1.4 Congurazione
1. Collegamento dell’ingresso del sistema UPS
Collegare il sistema UPS a una presa dotata di messa a terra. Evitare l'utilizzo di prolunghe, prese multiple o dispositivi di protezione
contro le sovratensioni
2. Collegamento dell’uscita del sistema UPS
Le uscite sono di due tipi: programmabili e generiche. Collegare i dispositivi non critici alle prese programmabili e i dispositivi
critici alle prese generiche. Per prolungare l’autonomia dei dispositivi critici, impostare un’autonomia inferiore per i dispositivi
non critici
3. Collegamento per le comunicazioni (opzionale)
Porta USB
4. Connessione alla rete
Porta con protezione contro le sovratensioni per rete/fax/telefono

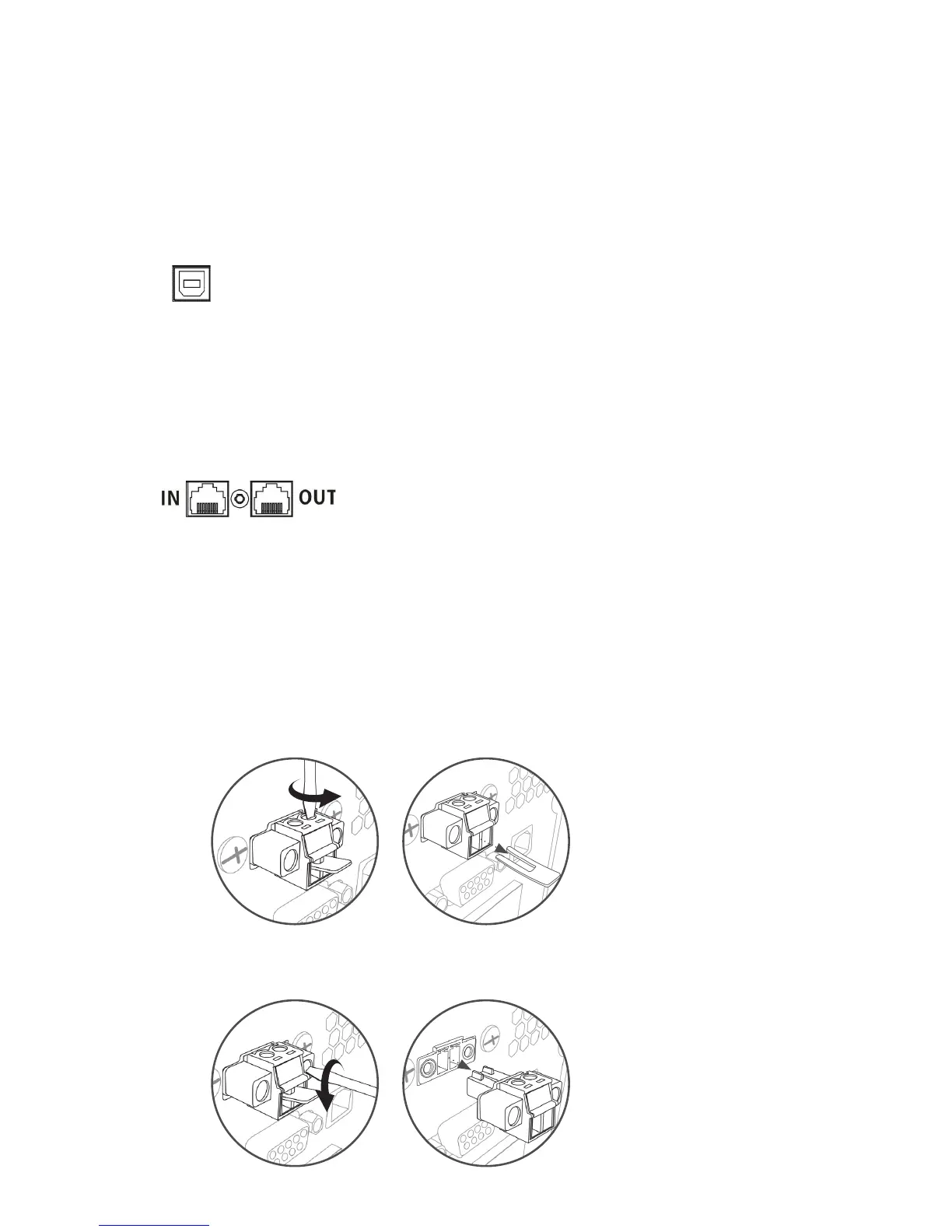

Metodo 1
Rimuovere le due viti superiori Estrarre il pin metallico
Metodo 2
Rimuovere le due viti anteriori Estrarre tutto il connettore verde
Per consentire l’arresto e l’avvio non presidiato e il monitoraggio dello stato, collegare il computer al sistema UPS
con il cavo USB in dotazione
Nota: la porta USB e la porta RS-232 non possono funzionare contemporaneamente.
5. Disabilitare e abilitare la funzione EPO
Il sistema UPS è dotato della funzione EPO (Emergency Power O) per lo spegnimento di emergenza. Per il funzionamento
normale del sistema UPS, i pin 1 e 2 sono chiusi per impostazione predenita.
Nota: la logica della funzione EPO può essere congurata tramite l’impostazione LCD. Per i dettagli, fare riferimento
al programma 08 nell'impostazione del sistema UPS
Collegare una singola linea modem/telefono/fax/rete a una presa “IN” con protezione contro le sovratensioni sul pannello
posteriore del sistema UPS. Collegare la presa “OUT” all'apparecchiatura con un altro cavo di linea modem/fax/telefono/rete.
