INSTALLAZIONE
Nota: prima dell’installazione, ispezionare l’unità. Accertarsi che il contenuto della confezione
non sia danneggiato. Conservare l’imballaggio originale per eventuali necessità future.

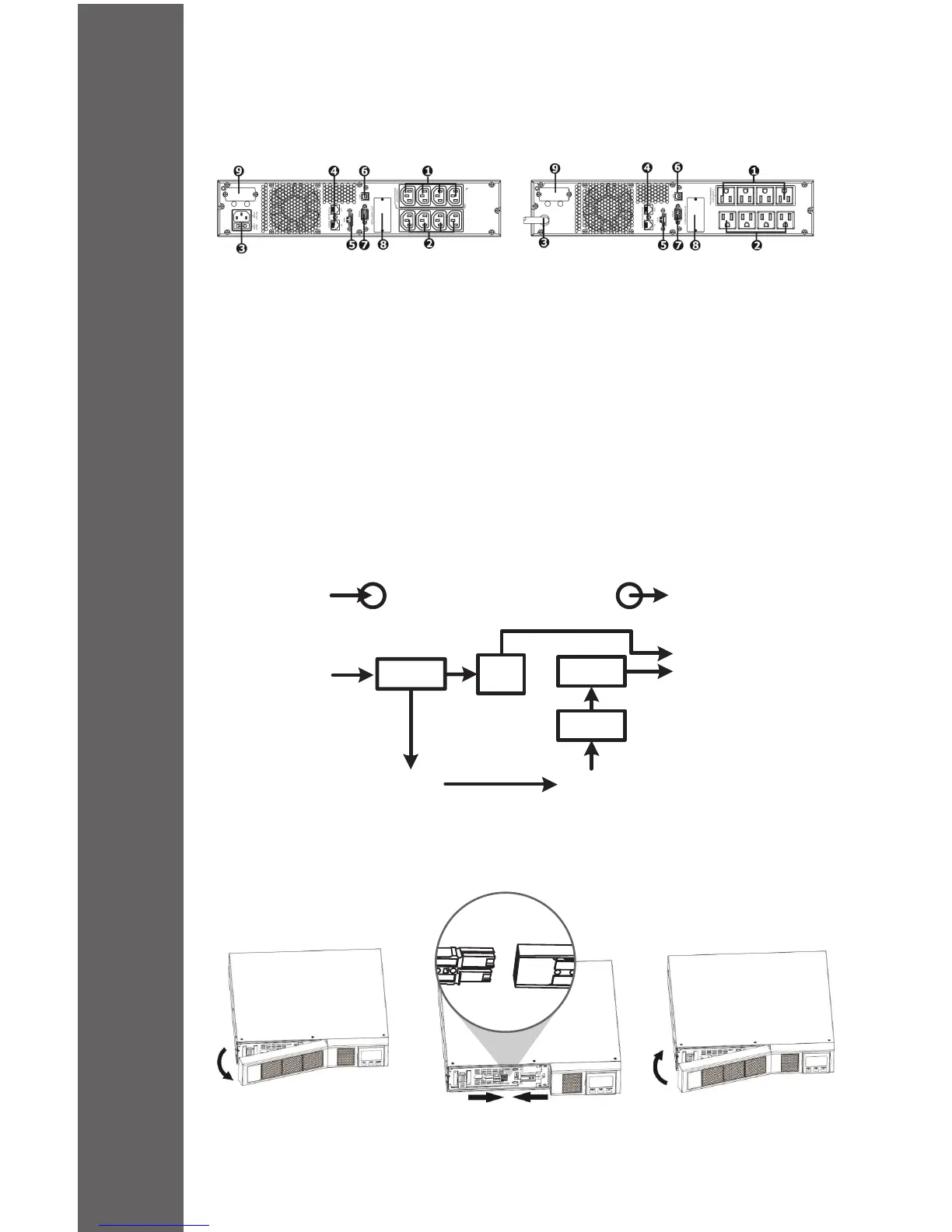

1.1 Vista del pannello posteriore
Tipo IEC Tipo NEMA
Il sistema UPS include un ingresso della rete elettrica, ltri EMI/RFI, invertitore, caricabatteria, convertitore
CC-CC, batteria, AVR TX e uscita UPS
1.2 Funzionamento
EMI/RFI
Filters
Battery
Charger
Battery
DC-to-DC
Converter
Inverter
AVR
TX
Output
Per motivi di sicurezza, il sistema UPS è fornito con i cavi della batteria scollegati. Prima di installare
il sistema UPS, ricollegare i cavi della batteria attenendosi alla procedura seguente.
1.3 Installazione e montaggio
Rimuovere il pannello anteriore Collegare l’ingresso CA e ricollegare
i cavi della batteria
Rimontare il pannello
anteriore sull’unità
1. Prese programmabili: collegamento a carichi non critici
2. Prese di uscita: collegamento a carichi critici
3. Ingresso corrente alternata
4. Protezione di picco rete/fax/telefono
5. Connettore interruttore di emergenza
6. Porta USB
7. Porta di comunicazione RS-232
8. Slot SNMP
9. Connettore batteria esterna
