CONNECTIONS 35
8.2 Motor connection
Motor connection of the DCS1 control system.
Data: Connection X2

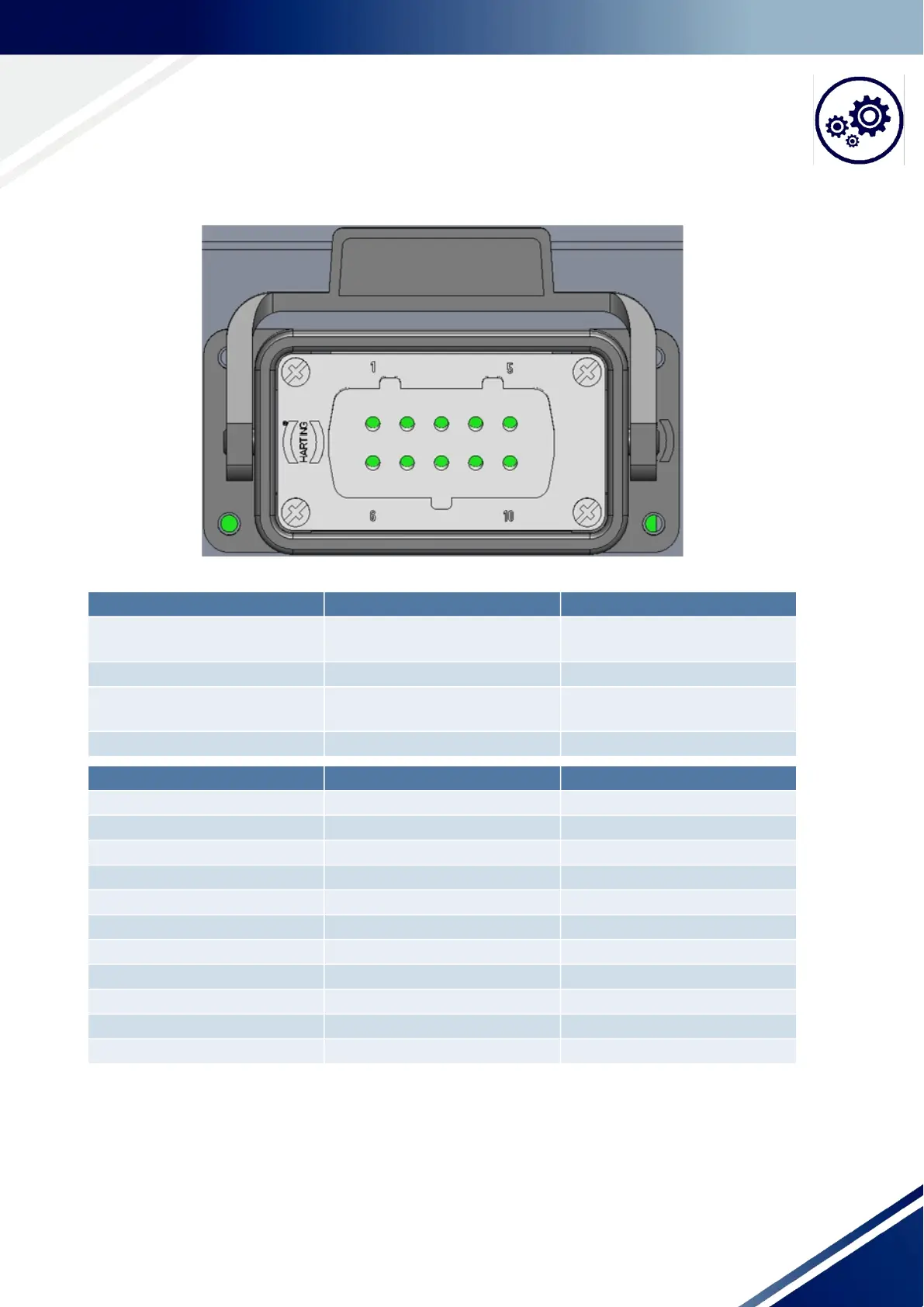

Fig. 8-3 Connection X2 - motor connection
Type Description
Connection X2 Harting HAN10B, 10pole+PE,
bushing
Plug cycles > 100
Power Depending on the frequency con-
verter used
Frequency 0 ... 120Hz
Pin Function Description
1 Motor phase U Motor phase
2 Motor phase V Motor phase
3 Motor phase W Motor phase
4 Br+ Supply brake
5 Th+ Temperature monitoring
6 n.c not connected
7 n.c not connected
8 n.c not connected
9 Br- Supply brake
10 Th- Temperature monitoring
PE Earth conductor Protective earth
