ISTRUCTIONS POUR L’UTILISATION ET L’ENTRETIEN - JB / JD
ANNEXE 1
JD MONOBLOC
Entretien des roulements série JD MONOBLOCCO
• lapompeestfournieavecdeuxroulementsdetype2RS1,étanchesdesdeuxcôtés,ayantlaquantitédegraissesuffisantepour
la durée d’utilisation.
Remplacement des roulements:
- vider le corps de pompe comme indiqué au paragraphe 7
Attention: des résidus de liquide peuvent rester dans le corps de la pompe, dans le porte-moteur et dans le tuyau d’aspiration; prendre les
précautions qui s’imposent si le liquide est dangereux (inflammable, corrosif, toxique, pollué, etc.).

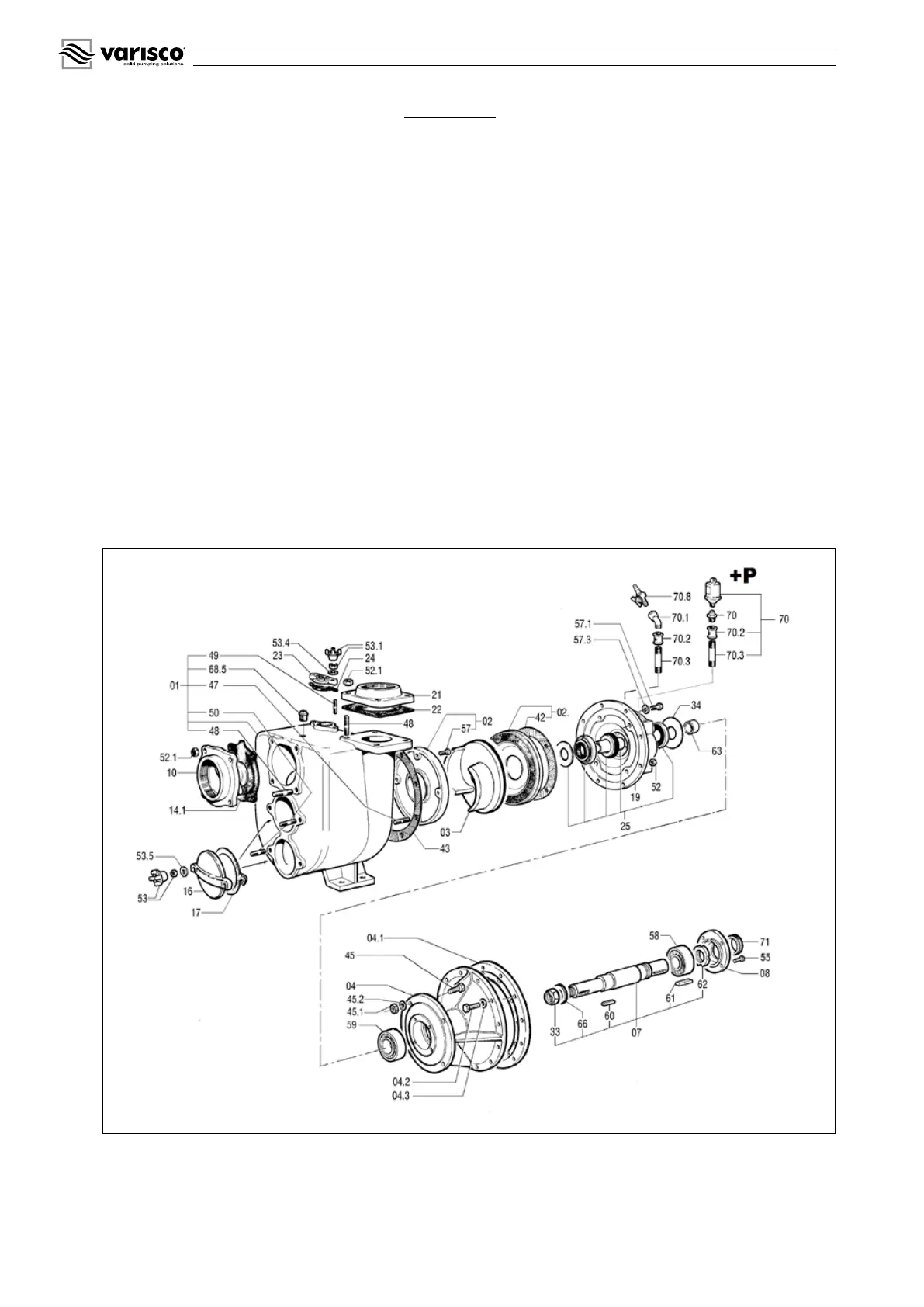

- enlever les vis et les rondelles (04.2, 04.3) de la cloche (04)
- extraire le groupe de pompage comprenant la roue (03), le plat (02.1), le support du moteur (19) et l’arbre (07)
- démonter la roue (03) et l’étanchéité (25)
- dévisser les vis (55) pour démonter le cache roulement (08)
- extraire l’arbre (07) avec les roulements (58 - 59) du côté de la cloche (04)
- enlever la bague (63) et les roulements (58 - 59) à l’aide d’un extracteur ou d’une presse.
- pour le montage, procéder dans le sens inverse.
