VARISCO JB - Allegato 2

68

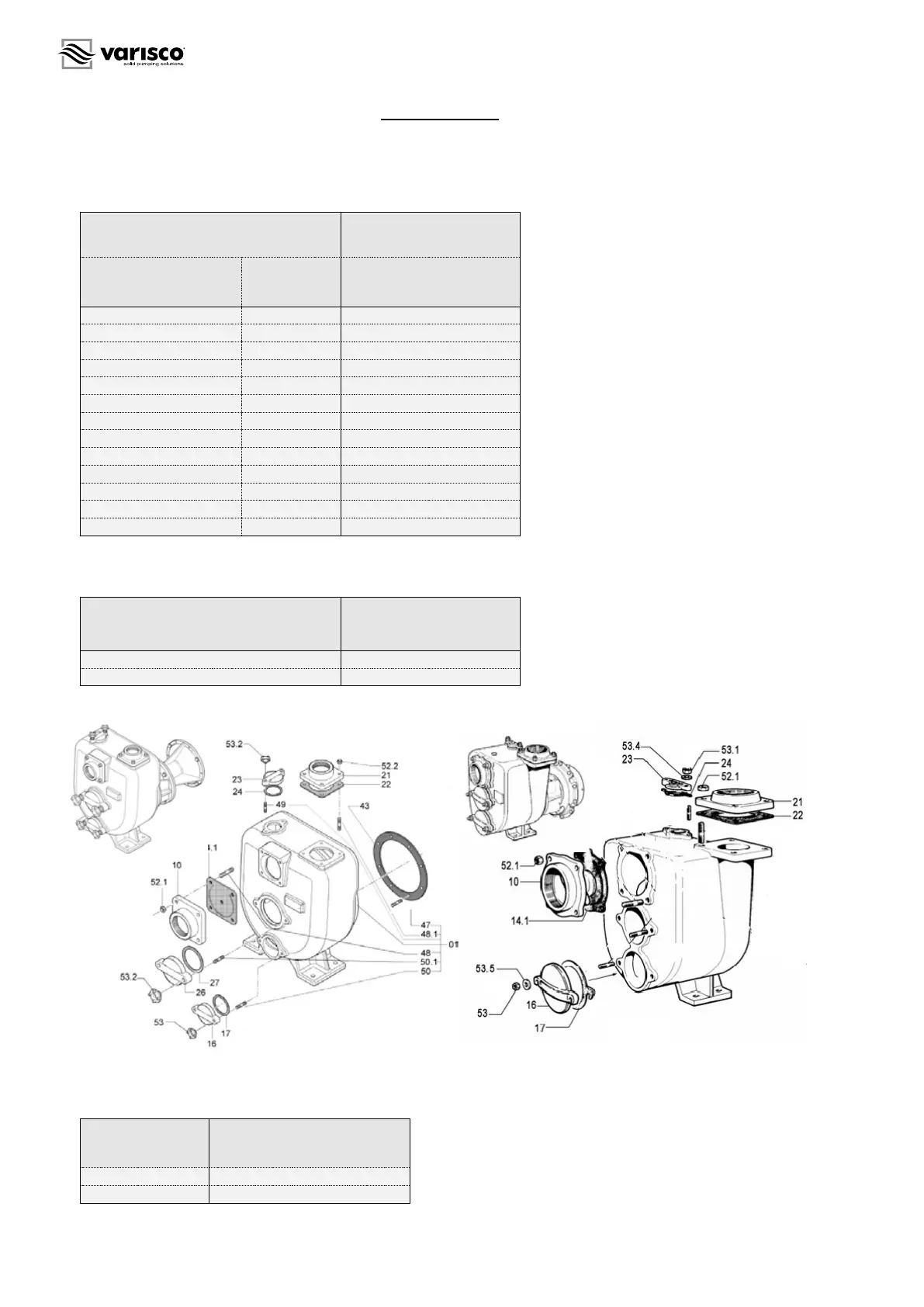

ALLEGATO 2
COPPIE DI SERRAGGIO
Coppie massime di serraggio per viti con filettatura metrica ISO a passo grosso, classe di resistenza 8.8.
NORMA DIN 267 Coppie di serragggio
Diametro nominale
Ø vite
Esagono
mm
Classe di resistenza 8.8
Nm
M5 8 6
M6 10 10
M8 13 24
M10 17 50
M12 19 84
M14 22 135
M16 24 205
M18 27 283
M20 30 400
M22 34 532
M24 36 691
M27 41 1010
M30 46 1370
Coppie massime di serraggio per dadi e manigliette (fig.1-fig.2; Rif. N°: 53, 53.2) su portine (fig.1-fig.2; Rif. N°: 16, 23, 26).
Diametro nominale
Ø dado o maniglietta
Coppie di serragggio
Nm
M10 25
M12 40
Coppie di serraggio per la bocca di mandata e di aspirazione della pompa (21, 10).
Filettatura GAS Coppie di serragggio (Nm)
Max
1 1/2"-11
90
2"-11 150
68
fig.2
fig.1
