BETRIEBS-UND WARTUNGSANLEITUNGEN - JB / JD
ANHANG 1

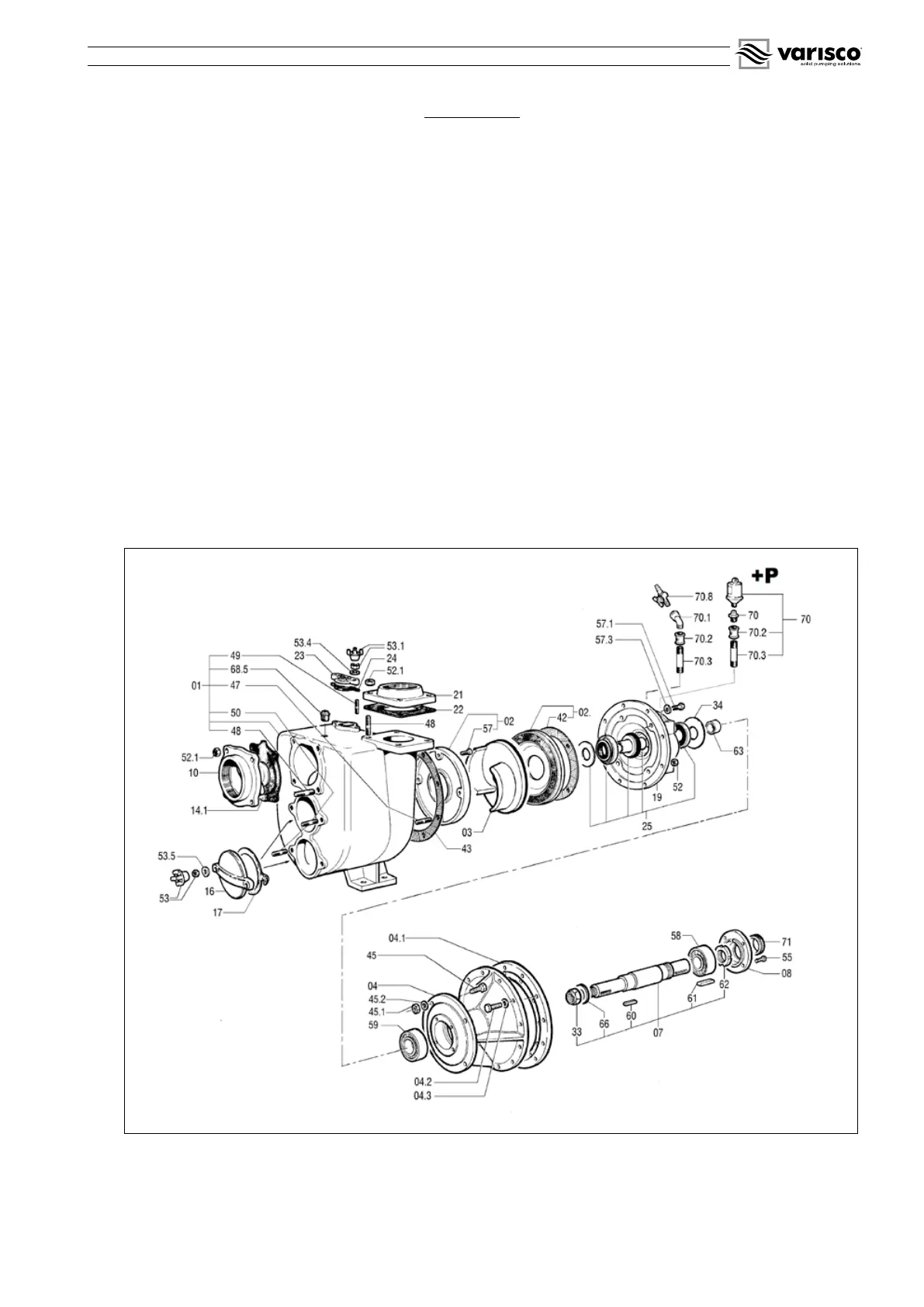

JD MONOBLOCK
Wartung der Lager Serie JD MONOBLOCK
• DiePumpewirdmitzweiLagernvomTyp2RS1geliefert,dasbeidseitigabgeschirmtsindundeineFettmengehaben,diefürdie
ganzeNutzungsdauerausreicht.
Austausch der Lager:
-DasPumpengehäuseentleerenwieinAbschnitt7gezeigt.
Achtung: eskönnenFlüssigkeitsrückständeimInnerndesPumpengehäuses,derMotorhalterungsowieinderAnsaugleitungbleiben;bei
gefährlichen(entflammbaren,ätzenden,giftigen,infizierndenusw.)FlüssigkeitendieerforderlichenMaßnahmenergreifen .
-DieSchraubenundUnterlegscheiben(04.2,04.3)derGlocken(04)entfernen.
-DasPumpwerkmitLaufrad(03),Deckel(02.1),Motorflansch(19)undWelle(07)herausziehen.
-DasLaufrad(03)unddieDichtung(25)entfernen.
-DieSchrauben(55)losdrehen,umdenLagerdeckel(08)zuentfernen.
-DieWelle(07)mitdenLagern(58-59)vonderSeitederGlocke(04)herausziehen.
-DieRingmutter(63)unddieLager(58-59)mitHilfeeinesAusziehwerkzeugsodereinerPresseentfernen.
-FürdenEinbauinderumgekehrtenReihenfolgevorgehen.
