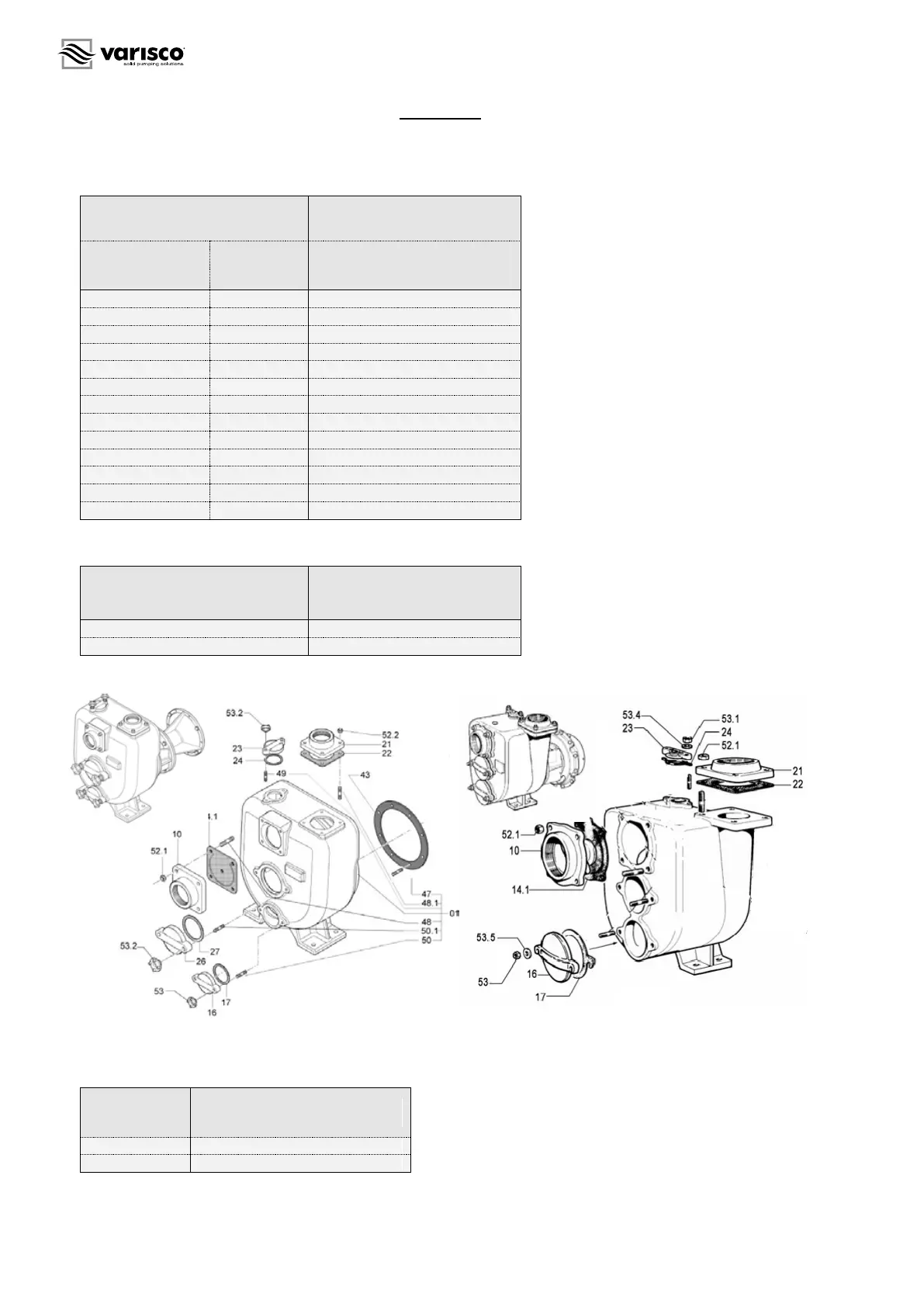

ANEXO 2
PARES DE APRIETE
Pares máximos de apriete para tornillos con rosca métrica ISO de paso grueso, clase de resistencia 8.8.
NORMA DIN 267 Pares de apriete
Diámetro nominal
Ø tornillo
Hexágono
mm
Clase de resistencia 8.8
Nm
M5 8 6
M6 10 10
M8 13 24
M10 17 50
M12 19 84
M14 22 135
M16 24 205
M18 27 283
M20 30 400
M22 34 532
M24 36 691
M27 41 1010
M30 46 1370
Pares máximos de apriete para tuercas y palomillas (fig.1-fig.2; Ref. N°: 53, 53.2) en tapones (fig.1-fig.2; Ref. N°: 16, 23, 26).
Diámetro nominal
Ø tuerca o palomilla
Pares de apriete
Nm
M10 25
M12 40
Pares de apriete para la boca de impulsión y de aspiración de la bomba (21, 10).
Rosca GAS
Pares de apriete (Nm)
Máximo
1 1/2"-11
90
2"-11 150
72
fig.2
fig.1
