VARISCO JB - Anhang 2

71
ANHANG 2
ANZUGSDREHMOMENTE
Maximale Anzugsdrehmomente für Schrauben mit metrischem ISO-Normalgewinde, Festigkeitsklasse 8.8.
DIN NORM 267 Anzugsdrehmomente
Nenndurchmesser
Ø Schraube
Sechskant
mm
Festigkeitsklasse 8.8
Nm
M5 8 6
M6 10 10
M8 13 24
M10 17 50
M12 19 84
M14 22 135
M16 24 205
M18 27 283
M20 30 400
M22 34 532
M24 36 691
M27 41 1010
M30 46 1370

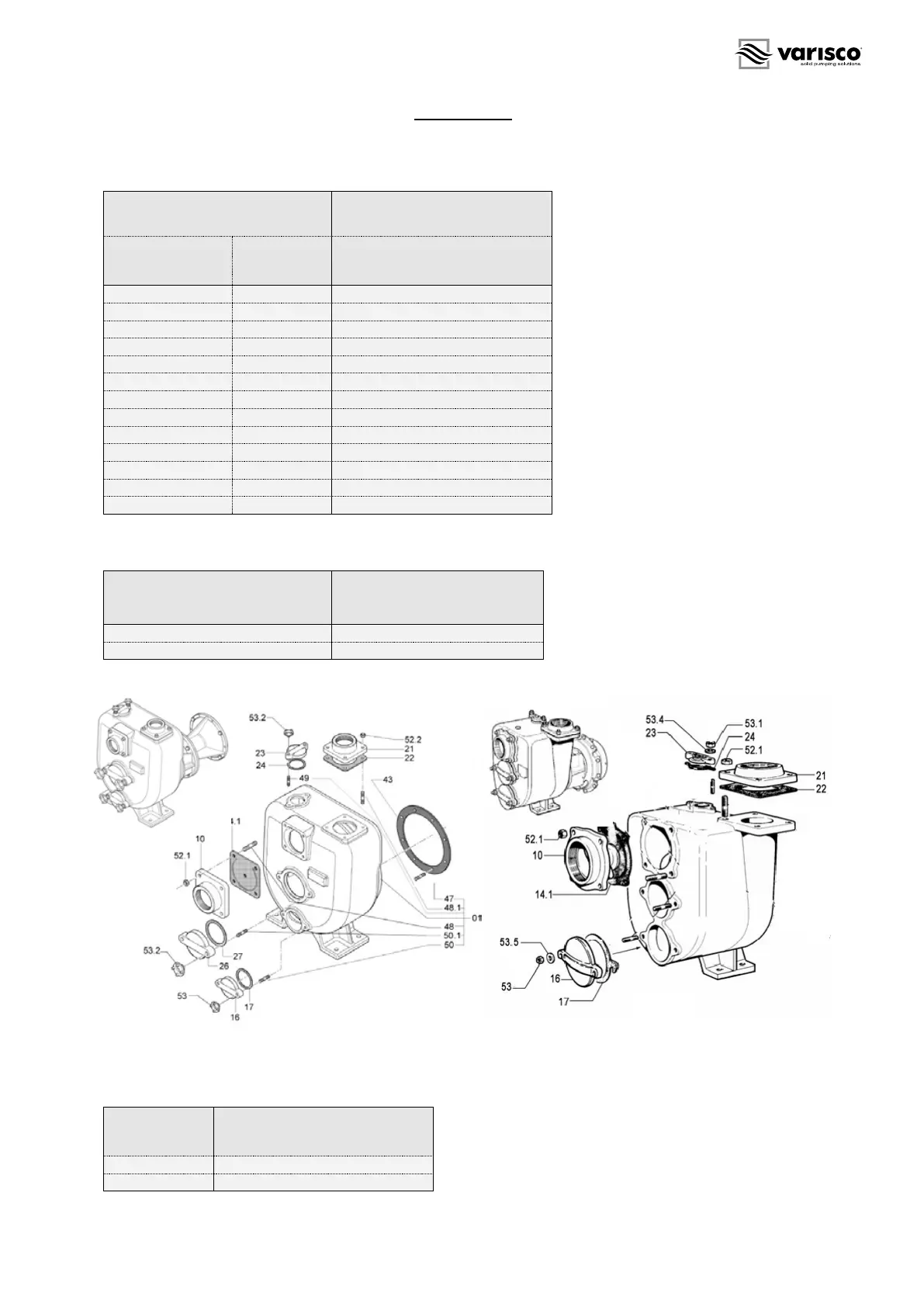

Maximale Anzugsdrehmoments für Muttern und Griffe (Abb. 1 - Abb. 2, Nr.: 53, 53.2) an Türchen (Abb. 1 - Abb. 2, Nr.: 16, 23, 26).
Nenndurchmesser
Ø Mutter oder Griff
Anzugsdrehmomente
Nm
M10 25
M12
40
Anzugsdrehmomente für Druck- und Saugstutzen der Pumpe (21, 10).
GAS-Gewinde
Anzugsdrehmomente (Nm)
Maximum
1 1/2"-11 90
2"-11
150
71
Abb.2
Abb.1
