BIJLAGE 2
AANSPANKOPPELS
Maximale aanspankoppels voor schroeven met metrische schroefdraad ruwe spoed, weerstandsklasse 8.8
DIN 267 NORM Aanspankoppels
Nominale diameter
Ø schroef
Zeshoekig
mm
Weerstandsklasse 8.8
Nm
M5 8 6
M6 10 10
M8 13 24
M10 17 50
M12 19 84
M14 22 135
M16 24 205
M18 27 283
M20 30 400
M22 34 532
M24 36 691
M27 41 1010
M30 46 1370
Maximale aanspankoppels voor moeren en handgrepen (afb.1-afb.2; Ref. Nr.: 53, 53.2) op deurtjes (afb.1-afb.2; Ref. Nr.: 16, 23, 26).
Nominale diameter
Ø moer of handgreep
Aanspankoppels
Nm
M10 25
M12 40
Aanspankoppels voor aanvoer- en zuigmond van de pomp (21, 10).
GAS
schroefdraad
Aanspankoppels (Nm)
Maximum
1 1/2"-11
90
2"-11 150
73

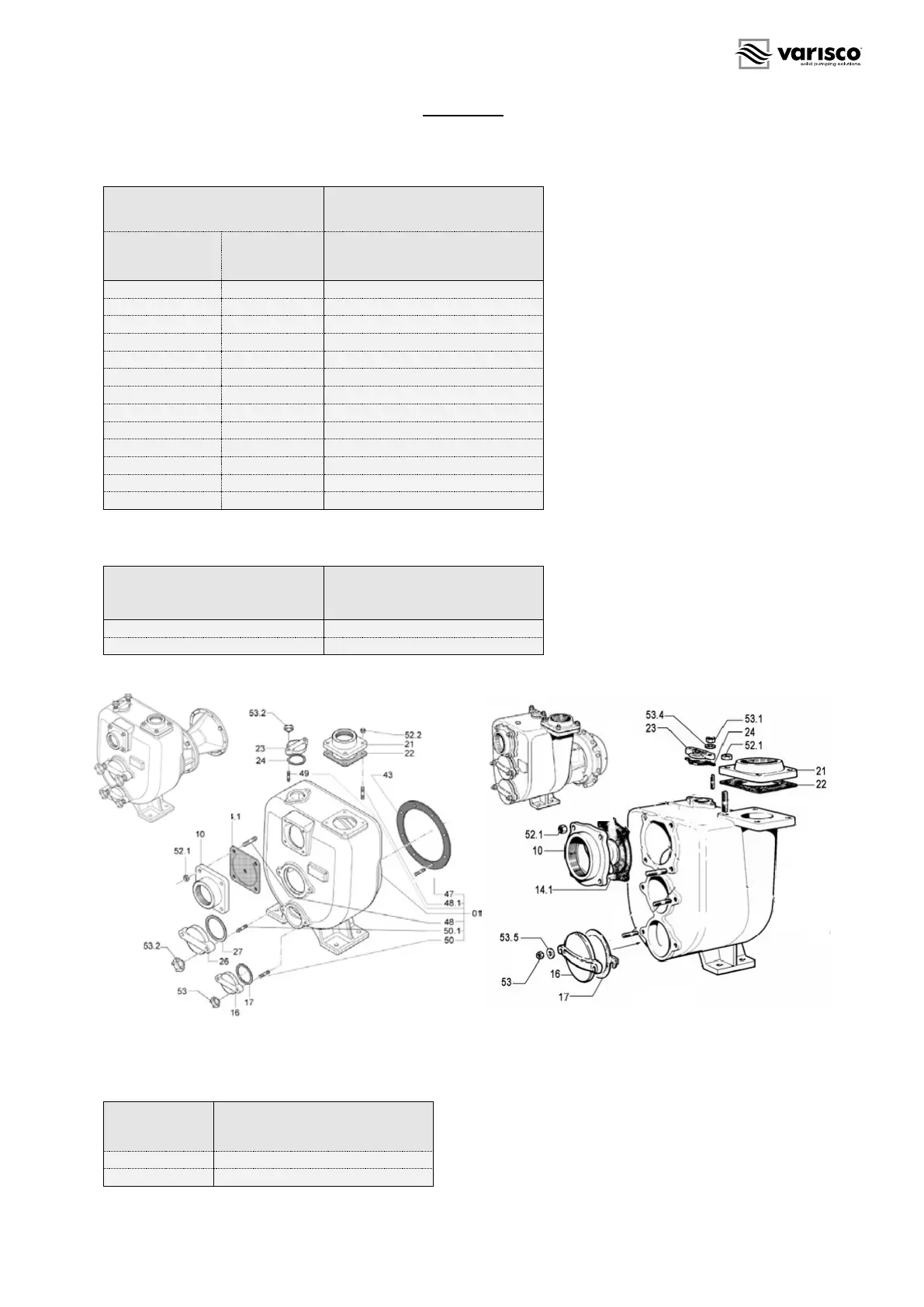

afb.2
afb.1
