VDigi VD-R - 連線（安裝）說明; 天線連接; Hdmi高清電視機連接

3. 連線（安裝）說明

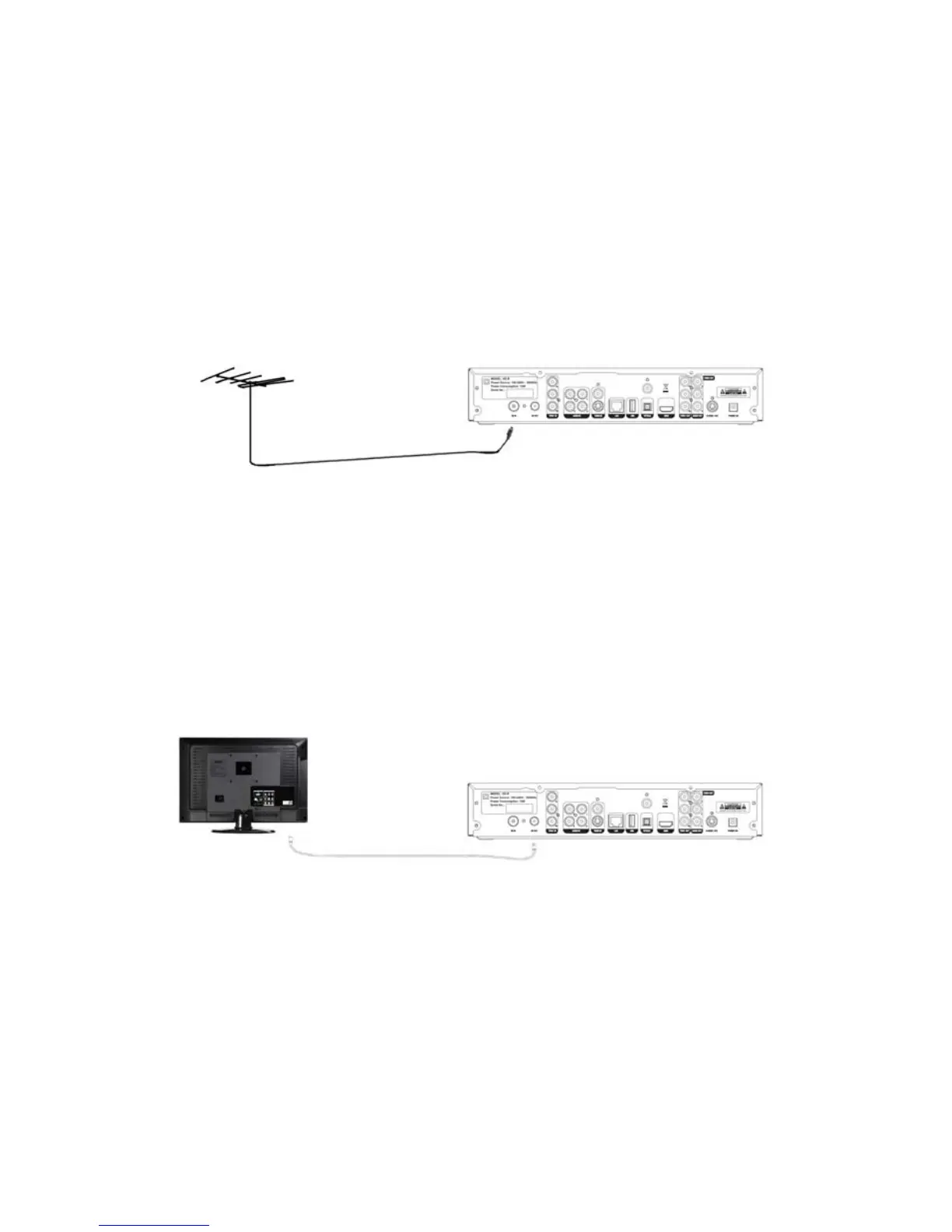

3.1 天線連接
3.1.1 天線連接
將天線插頭插入 VD-R 的 Ant.IN 接頭，為了能夠使接收效果達到最
好，建議您使用安裝在房頂或大廈公共天線。
3.1.2 天線環路輸出連接
VD-R 支援天線環路輸出功能，如果想保留電視機（或者其它帶有電
視調諧器的設備，如錄影機或者 DVD 錄影機）的類比電視接收功能，只
需將 VD-R 的 Loop OUT 接頭與電視機或其它設備的 Ant.IN 接頭連接即
可。為了保證收看數位電視的信號品質，我們推薦使用 VD-R 作為天線環
路的第一台設備，而將電視機作為最後一台電視機。
3.2 HDMI高清電視機連接
HDMI
是 VD-R 最高品質的輸出端子。VD-R 支援高清視頻輸出，使
用 HDMI 線，將 VD-R HDMI（含視頻及音訊）輸出端子和電視機的
HDMI 輸入端子連接即可。
11 / 81
