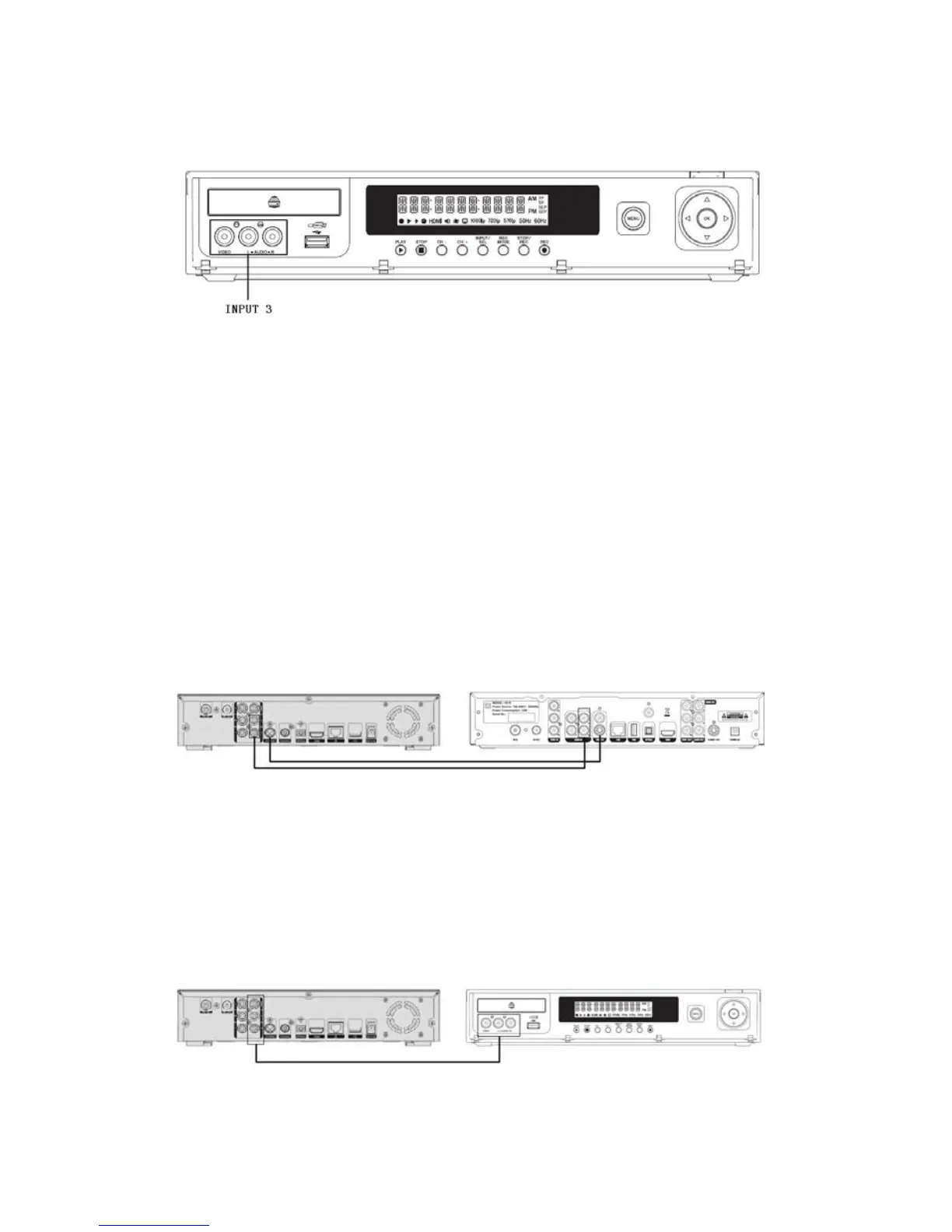

前面板為 Video（視頻）和 L/R（音訊）為組三，如圖：
如果您想要通過 VD-R 的輸入端子錄製其它設備的音視頻輸入源（比如其
它收費機頂盒），可以使用下面三種方式實現。
3.8.1 S 端子連接（組二）
連接其它設備 S-Video 輸出端子與 VD-R 輸入端子（S-V）。S - V i d e o
輸入端子不能傳送音訊，所以需要一條單獨的連線與同組 VD-R 音訊輸入
（L/R）連接來傳送音訊。
其它輸入源(機頂盒) VD-R
3.8.2 複合視頻連接（組三）
連接 VD-R 複合視頻輸入端子（V）和其它設備複合視頻輸出端子。
複合視頻端子不能傳送音訊，所以需要一條單獨的連線與同組 VD-R 音訊
輸入（L/R）連接來傳送音訊。
15 / 81
