VMH 35 INSTALLATION
B001167

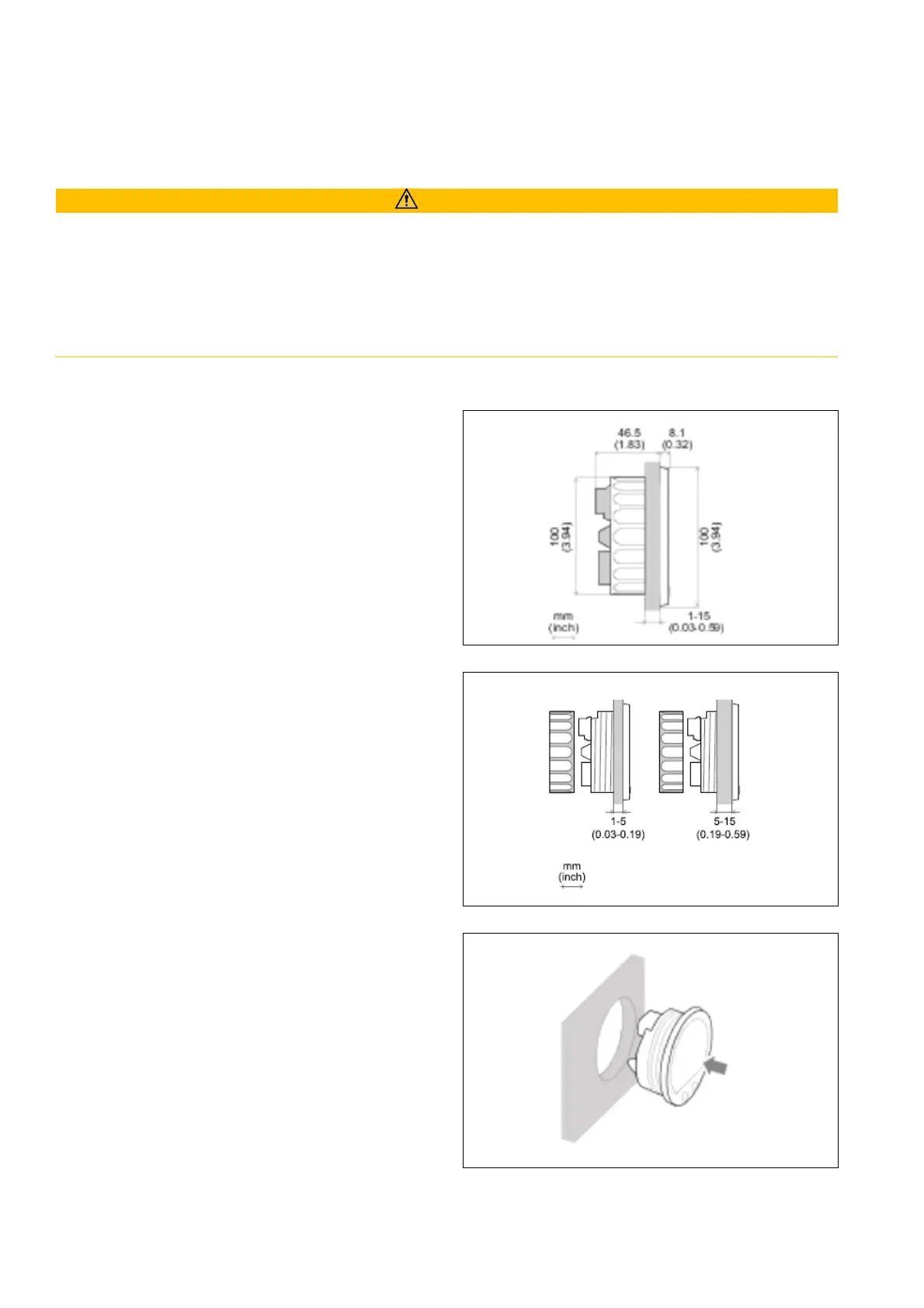

SPINLOCK-MONTAGE
Die Plattendicke kann zwischen 2 und 20 mm liegen.
Das Bohrloch muss einen Durchmesser von 86 mm haben.
WARNUNG
• Bohren Sie keine Löcher oder Montageöffnungen in Stütz- oder Stabilisierungsbalken!
• Der Montageort muss einen ausreichenden Freiraum hinter den Befestigungslöchern oder -
öffnungen aufweisen. Die erforderliche Einbautiefe beträgt 65 mm.
• Bohren Sie kleine Löcher mit dem Bohrer, vergrössern Sie sie gegebenenfalls mit einem
konischen Fräser, einer Laubsäge, einer Schweifsäge oder einer Feile und bearbeiten Sie sie.
Entgraten Sie die Kanten. Beachten Sie unbedingt die Sicherheitshinweise des
Werkzeugherstellers.
1. Erstellen Sie ein rundes Loch in der Platte
unter Berücksichtigung der Grundfläche des
Geräts.
2. Entfernen Sie den Spinlock und setzen Sie das
Gerät von vorne ein.
3. Richten Sie den Spinlock wie gezeigt
entsprechend der Plattendicke aus.
4. Führen Sie die Kabel durch den Spinlock und
schrauben Sie ihn vorsichtig mindestens zwei
Umdrehungen ein.
5. Installieren Sie den Stecker.
