ELEKTRISCHE SCHALTPLÄNE
B001167
ELEKTRISCHE SCHALTPLÄNE
WARNUNG
• Beachten Sie die Sicherheitshinweise, die im Abschnitt "Elektrische Anschlüsse" des Kapitels
"Sicherheitshinweise" in diesem Dokument beschrieben sind!

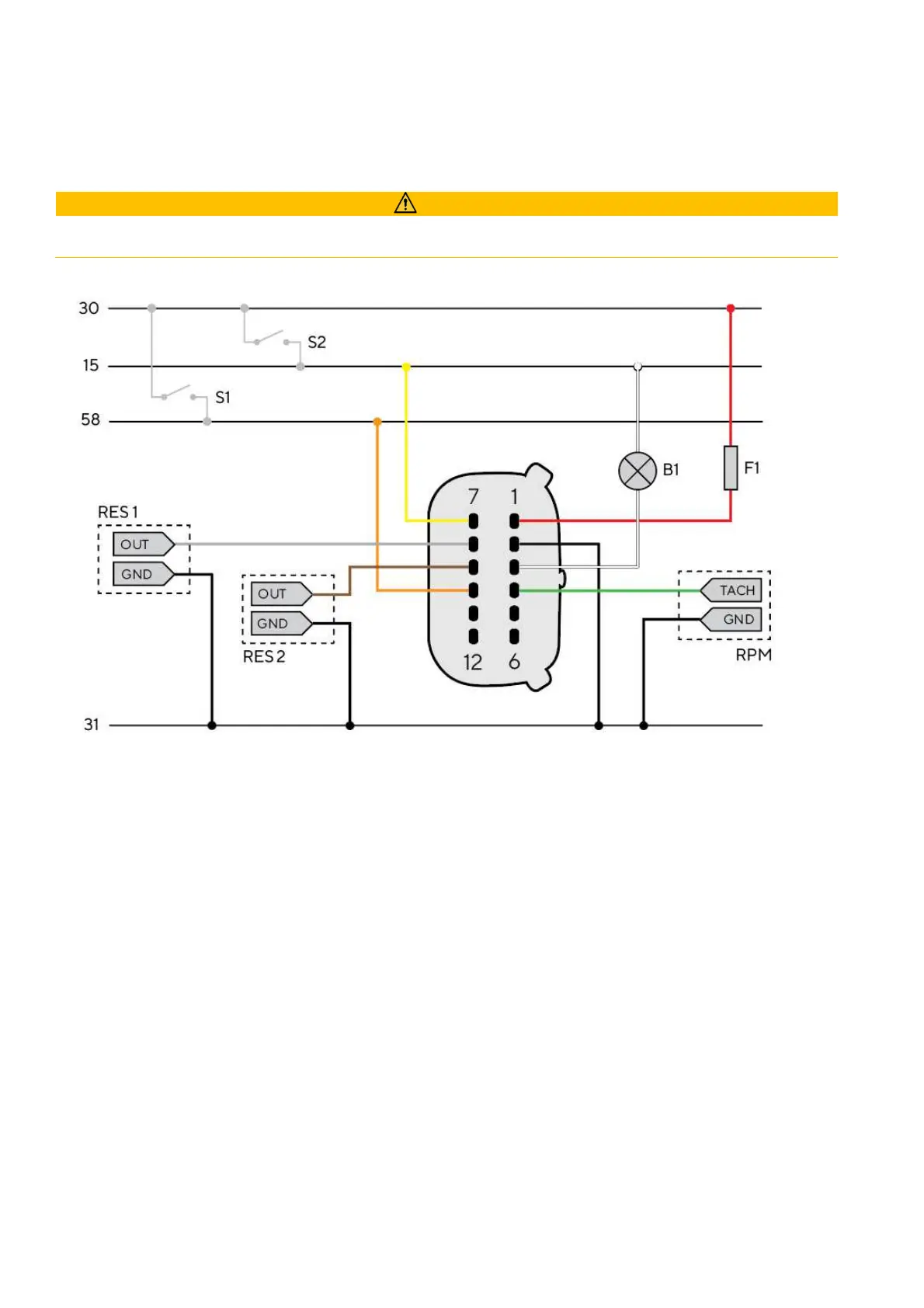

Bezeichnungen im Schaltplan:
30 - KL.30 - Batterie 12V
15 - KL. 15 - Zündung positiv
31 - KL. 31 - Masse
58 - KL.58 - Beleuchtungssignal
S1 - Tag/Nacht-Schalter (nicht enthalten)
S2 - Zündschlüssel
F1 - 3A-Sicherung (nicht enthalten)
B1 - Externer Piepser (nicht enthalten)
RES 1 - Resistiver Analogeingang 1
RES 2 - Resistiver Analogeingang 2
RPM - Frequenz Analogeingang
