Veratron VMH 35 - Verbindungen

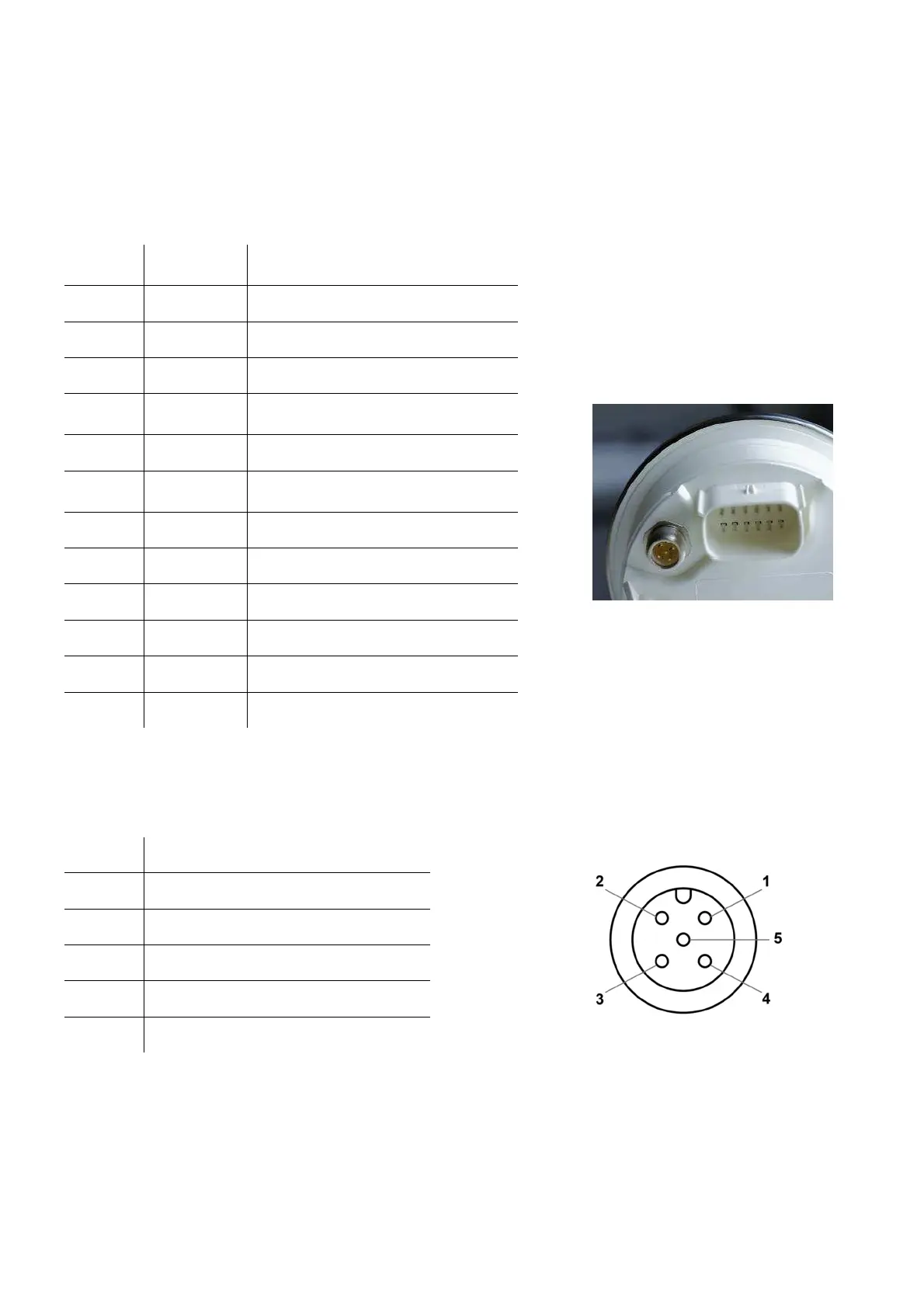

VERBINDUNGEN
B001167
VERBINDUNGEN
PINBELEGUNG
Stift Nr.
Farbe des
Kabels
Beschreibung
1 Rot KL. 30 - Batterie 12 V
2 Schwarz KL. 31 - Masse
3 Weiss Alarm-Ausgang
4 Grün
Frequenz
abhängiger Input
-
RPM
5 Blau LIN-Bus - IBS-Sensor
6
Blau /
Weiss
N.V.
7 Gelb KL. 15 - Zündung positiv
8 Grau Resistiver Input - RES 1
9 Braun Resistiver Input - RES 2
10 Orange Tag/Nacht-Schalter
11 - EasyLink - Strom
12 - EasyLink - Signal
VMH 35 Rückansicht
Molex MX150 12-poliger Stecker
und DeviceNet 5-polig
NMEA 2000® PINBELEGUNG
Pin Nr. Beschreibung
1 Abschirmung
2 NET-S (V+)
3 NET-C (V-)
4 NET-H (CAN H)
5 NET-L (CAN L)
Micro-C M12 5-poliger Stecker
Stecker, Kabelansicht
1
6
12
7
