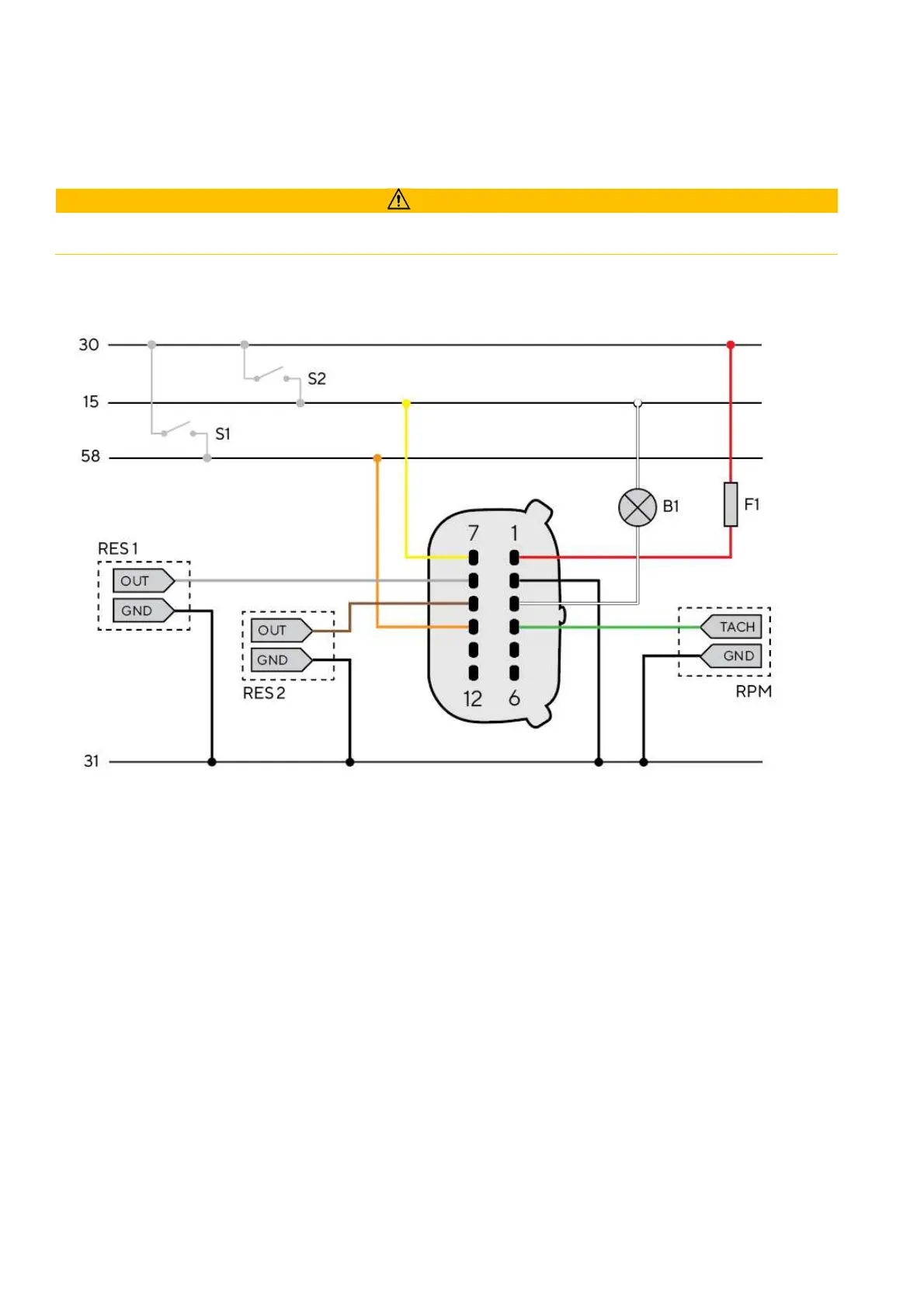

SCHEMA ELETTRICO
B001167
SCHEMA ELETTRICO
ATTENZIONE
• Fare riferimento alle regole di sicurezza descritte nella sezione dei collegamenti elettrici del
capitolo sulle informazioni di sicurezza di questo documento!
Designazioni nel diagramma del circuito:
30 - KL.30 – Positivo permanente batteria 12V
15 - KL. 15 – Positivo accensione
31 - KL. 31 - Massa
58 - KL.58 – Positivo illuminazione
S1 - Interruttore di modalità giorno/notte (non
incluso)
S2 - Chiave di accensione
F1 - fusibile 3A (non incluso)
B1 – Avvisatore acustico esterno (non incluso)
RES 1 - Ingresso analogico resistivo 1
RES 2 - Ingresso analogico resistivo 2
RPM - Ingresso analogico in frequenza
