EINBAU EINES AUSSENBORDMOTORKITS
B001167
EINBAU EINES
AUSSENBORDMOTORSKITS
WARNUNG
Bevor Sie beginnen, klemmen Sie den Minuspol der Batterie ab, da Sie sonst einen Kurzschluss
riskieren.
Wenn das Fahrzeug von Zusatzbatterien versorgt wird, müssen Sie auch die Minuspole dieser
Batterien abklemmen! Kurzschlüsse können Brände, Batterieexplosionen und Schäden an anderen
elektronischen Systemen verursachen. Bitte beachten Sie, dass beim Abklemmen der Batterie alle
flüchtigen elektronischen Speicher ihre Eingabewerte verlieren und neu programmiert werden
müssen.
- Der IBS muss in einem ESD-geschützten Bereich montiert und gehandhabt werden.
- Der IBS darf nicht mit Fremdkörpern (z. B. Öl, Silikon, Fett, Kühlmittel usw.) verunreinigt sein.
- Der IBS darf nicht beschädigt werden
- Die Polklemme darf nur am Batteriepol angezogen werden
VERPACKUNGSINHALT
1x
VMH35 Anzeige
B000855
1x
Kabelbaum
B001066
1x
Intelligenter Batteriesensor
B000842
1x
Pol
-
Adapter
B000684

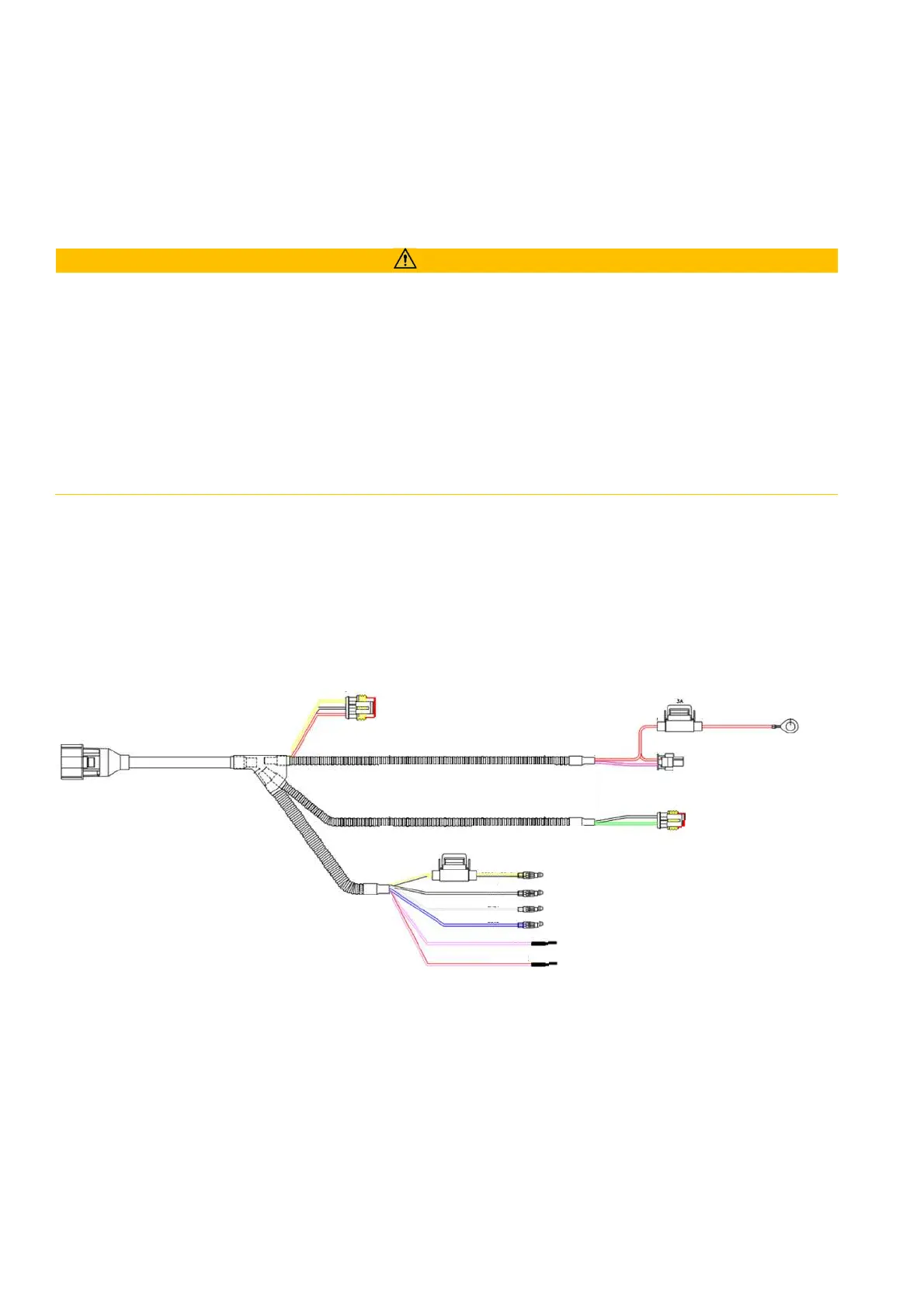

KABELBAUM
A
VMH35
-
Anschluss
G
Alarmausgang (wei
ss
)
B
EasyLink
-
Anschluss
H
Tag/Nacht
-
Schalter (rot/wei
ss
)
C
Zündung (gelb/schwarz)
I
Ringstecker für Batterie Plus (mit Sicherung)
D
Masse (schwarz)
J
IBS
-
Anschluss
E
Signal des Widerstandssensors
-
RES 1
(Trimm-Sensor) (blau)
K
Signal des
Widerstands
sensors
-
RES
2
(Kraftstofffüllstand)
F
Frequenzeingang (grau)
A
B
C
F
D
E
I
G
H
J
K
