Veratron VMH 35 - Installazione Outboard Engine Kit

INSTALLAZIONE OUTBOARD ENGINE KIT
B001167
INSTALLAZIONE
OUTBOARD ENGINE KIT
ATTENZIONE
Prima di iniziare, scollegate il terminale negativo della batteria,
per evitare
corto circuit
i
.
Se il sistema è alimentato da batterie ausiliarie, è necessario scollegare anche i terminali negativi di
queste batterie!
I cortocircuiti possono causare incendi, esplosioni della batteria e danni ad altri sistemi elettronici. Si
prega di notare che quando si scollega la batteria, tutte le memorie elettroniche volatili perdono i loro
valori di ingresso e devono essere riprogrammate.
- L'IBS deve essere montato e maneggiato in un'area protetta da ESD
- L'IBS non deve essere contaminato da particelle estranee (ad esempio, olio, silicone, grasso,
refrigerante, ecc.)
- L'IBS non può essere danneggiato
- Il morsetto del polo può essere serrato solo al polo della batteria
CONTENUTO DELL'IMBALLAGGIO
1x
Display VMH35
B000855
1x
Cablaggio
B001066
1x
Sensore
batteria intelligente
(IBS)
B000842
1x
Adattatore
per
p
o
lo
batteria
B000684

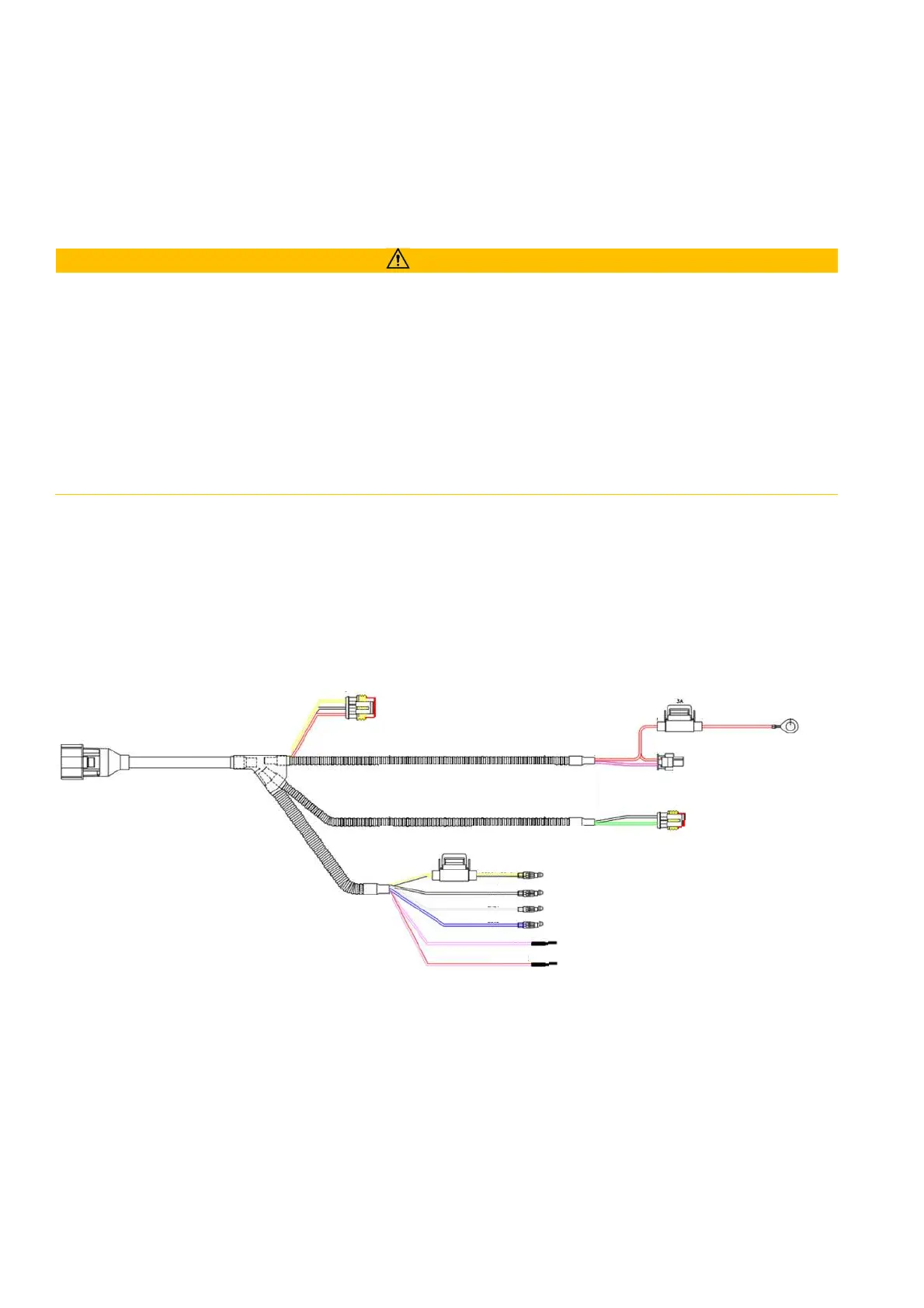

CABLAGGIO
A
Connettore
display
VMH35
G
Uscita allarme (bianco)
B
Connettore EasyLink
H
Interruttore giorno/notte
(rosso/bianco)
C
Positivo a
ccensione
12V
(giallo/nero)
I
Terminale positivo batteria 12V
(con fusibile)
D
Massa
(nero)
J
Connettore IBS
E
Ingresso
sensore resistivo
-
RES 1
(Trim)
(blu)
K
Ingresso
sensore resistivo
-
RES
2
(livello del
carburante)
F
Ingresso
in
frequenza (grigio)
A
B
C
F
D
E
I
G
H
J
K
