INSTALLAZIONE OUTBOARD ENGINE KIT
B001167
INSTALLAZIONE

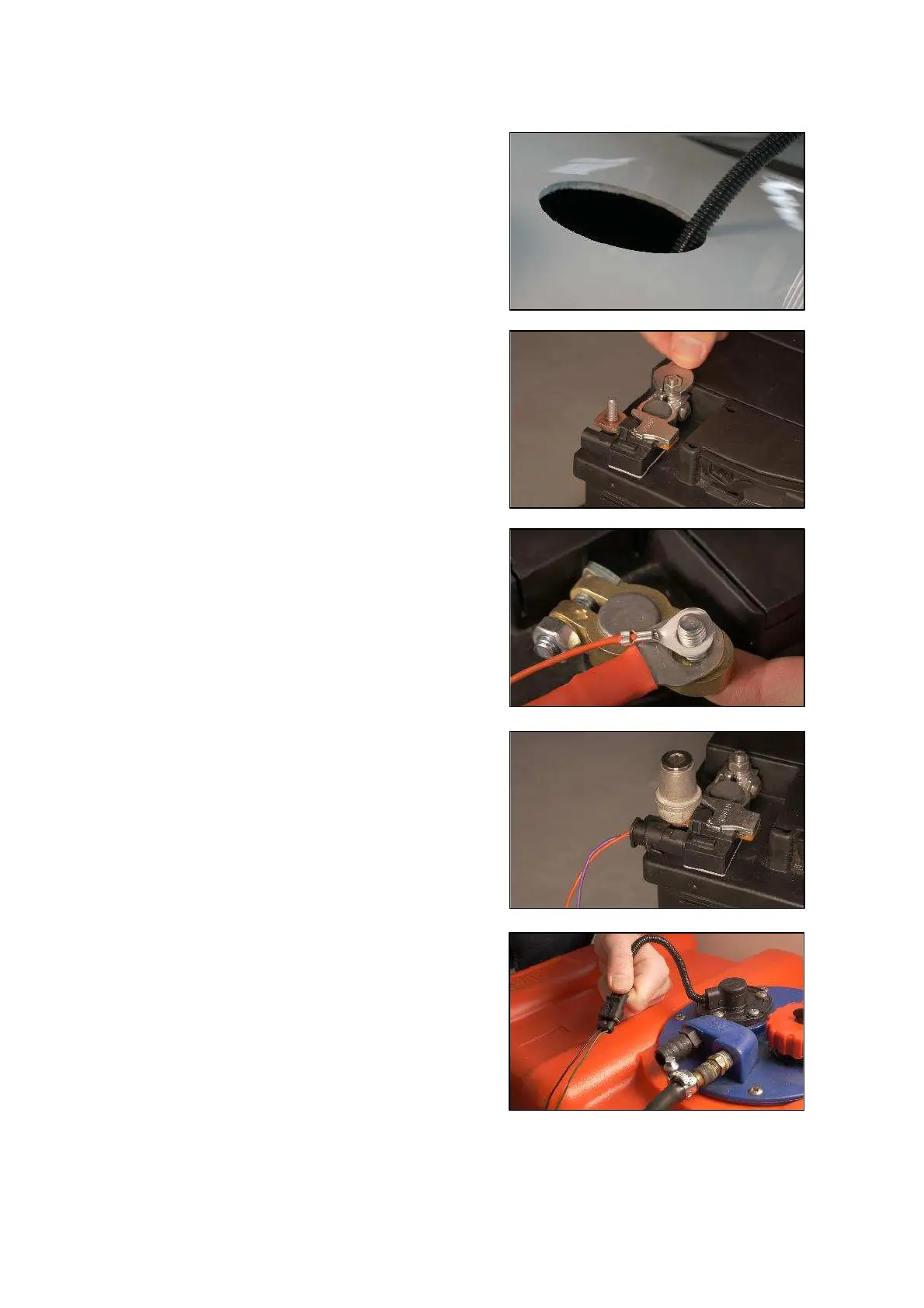

Portare le estremità dei cavi nei punti prestabiliti dove i
vari componenti andranno installati.
Fare riferimento alla descrizione del cablaggio nella
sezione precedente.
Rimuovere il collegamento esistente al polo negativo
della batteria e collegare il sensore batteria intelligente
(IBS) al terminale.
Usare una chiave dinamometrica per regolare la forza di
serraggio a 5±1 Nm.
Collegare il connettore rosso ad anello al polo positivo
della batteria.
Inserire il connettore IBS dedicato
Assicurarsi che i contatti si blocchino udibilmente in
posizione per preservare la tenuta stagna.
Collegamento del sensore di li
Collegare l’ingresso resistivo RES2 al sensore del livello
del carburante.
Il connettore presente sul cablaggio corrisponde ai
sensori di livello del carburante Veratron.
Nel caso in cui il vostro sensore non si adatti, rimuovere
il connettore e collegare le estremità dei fili
manualmente.
(Il filo nero è il collegamento a massa del sensore
mentre il verde è il segnale del sensore).
