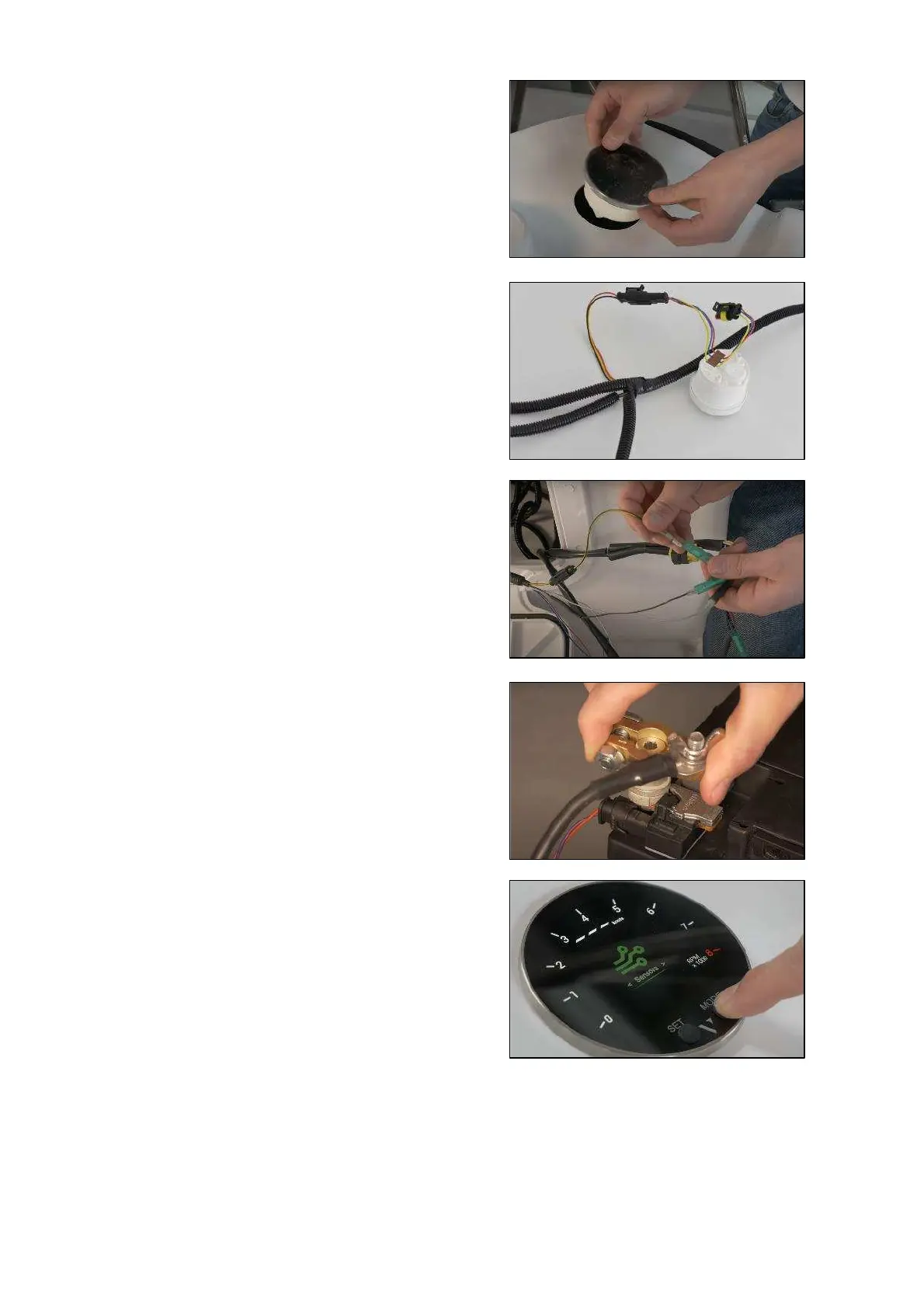

INSTALLAZIONE OUTBOARD ENGINE KIT
B001167
Montare il
display
VMH 35
Installare il VMH 35 come descritto nella sezione
"Installazione del display VMH 35".
Installazione strumenti s
atellit
e
EasyLink
(opz.)
Nel caso siano da installare degli indicatori satellite
VMH 14, procedere con l’installazione a pannello ed al
collegamento tramite il connettore EasyLink presente
sul cablaggio.
Lo standard EasyLink permette di installare fino a 16
strumenti satellite in cascata.
Collegamenti in plancia
Collegare i terminali per l'accensione, la massa, il
segnale del contagiri e il trim tramite gli appositi
connettori.
Collegamenti opzionali per l’uscita di allarme e al
selettore notte/giorno sono altresì forniti.
Attenersi alla piedinatura descritta nella sezione
precedente.
Collegamento
dell
'alimentazione
Ricollegare la massa principale del sistema (che è stata
precedentemente rimossa dal polo negativo della
batteria) all'IBS usando l'adattatore fornito.
Configurare le impostazioni
Per vedere tutti i dati sul display sono necessarie le
seguenti configurazioni sul display VMH 35.
Settare l'ingresso resistivo RES1 come trim.
Settare l'ingresso resistivo RES2 come il livello del
carburante.
Abilitare il sensore IBS e definire i parametri richiesti
della batteria.
Per ulteriori istruzioni fare riferimento alla sezione
"Impostazioni generali".
