INSTALLAZIONE DISPLAY VMH 35
B001167

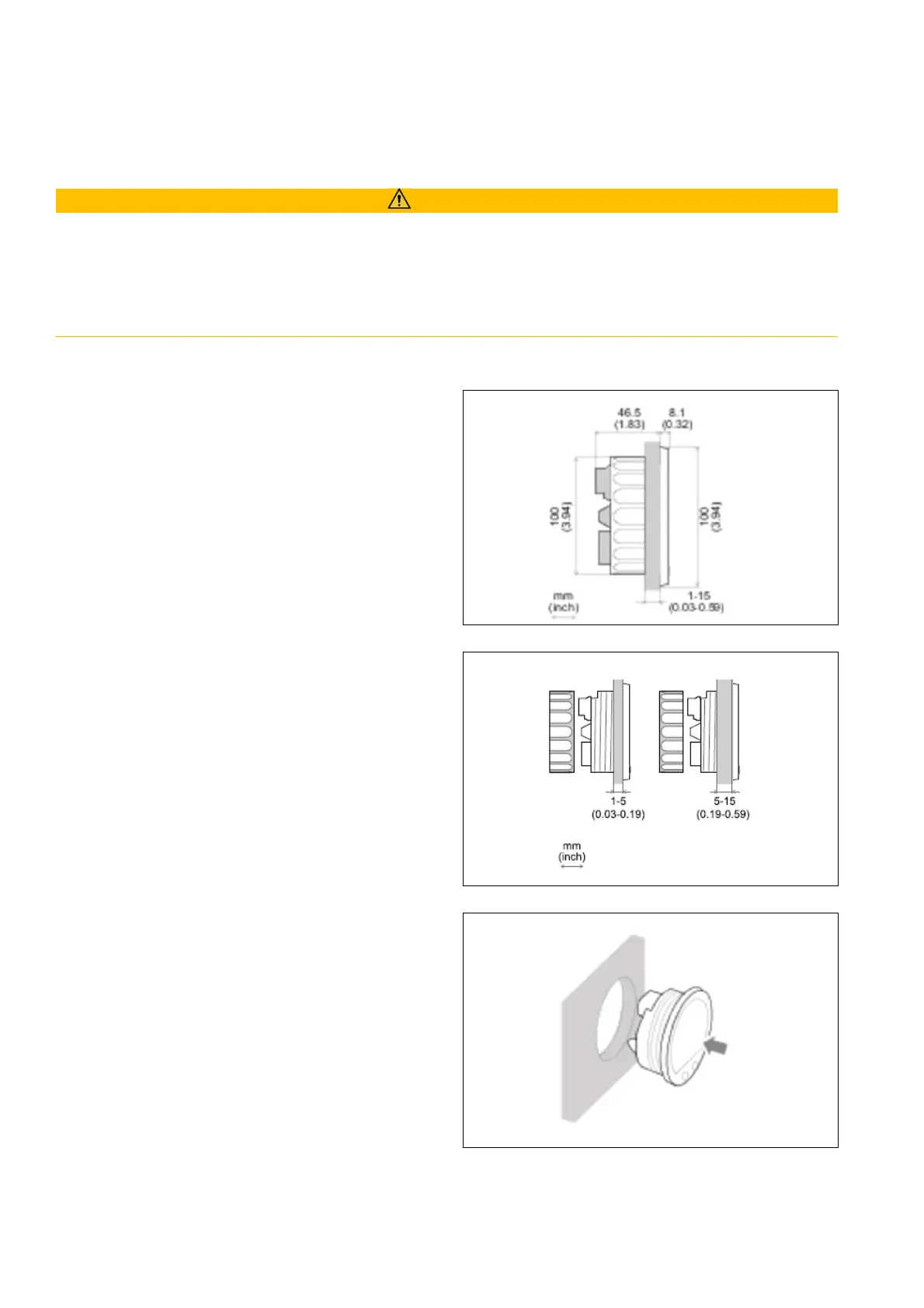

MONTAGGIO CON SPINLOCK
Lo spessore del pannello può essere compreso tra 2 e 20 mm.
Il foro deve avere un diametro di 86 mm.
ATTENZIONE
• Non praticare fori o aperture di installazione nelle travi di sostegno o di stabilizzazione!
• La posizione di montaggio deve avere spazio sufficiente dietro i fori o le aperture di
montaggio. La profondità di montaggio richiesta è di 65 mm.
• Praticare dei piccoli fori con il trapano, se necessario, allargarli con una fresa conica, una sega
da traforo, una sega a coda o una lima e rifinirli. Sbavare i bordi. È essenziale osservare le
istruzioni di sicurezza del produttore dell'utensile.
1. Creare un foro circolare nel pannello
considerando l'ingombro del dispositivo.
2. Rimuovere lo spinlock e inserire il dispositivo
dalla parte anteriore.
3. Orientare lo spinlock come mostrato in base
allo spessore del pannello.
4. Fate passare i cavi attraverso lo spinlock e
avvitatelo con cura per almeno due giri.
5. Installare il connettore.
