Refrigeration circuits
E --- 1 4 Liebert HPM --- A/W/F/D/H
English

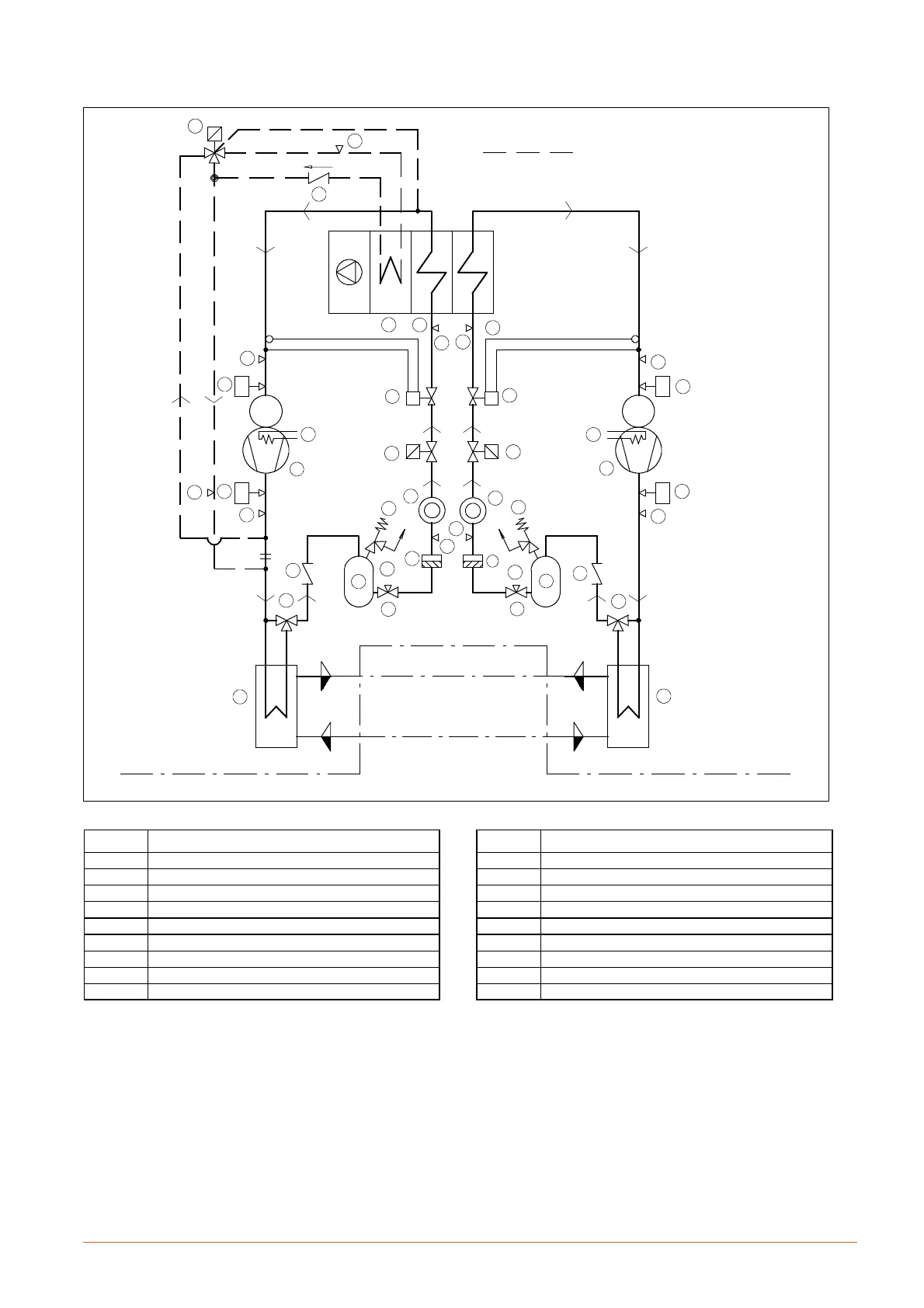

Fig. 14 --- Refrigerant diagram HPM M3F---M7L W (R410A)
FG
MC
FG
MC
2
1
2
1
3
5
5
6
6
6
6
6
6
6
6
7
7
8
8
9
9
10
10
11
12
1313
14 15
15
17
17
12
12
44
18
44
18
SUPPLY LIMITSUPPLY LIMIT
COOLING WATER INLET
COOLING WATER OUTLET
6
3
6
6
16
16
6
ONLY WITH REHEATING COIL OPTION
POS. DESCRIPTION
1 Compressor
2 Crankcase heater
3 High pressure switch (HP)
4 Water cooled condenser
5 Liquid receiver
6 Access valve
7 Safety valve
8 Filter dryer
9 Sight glass
POS. DESCRIPTION
10 Thermostatic expansion valve
11 Hot gas solenoid valve (optional)
12 Check valve
13 Shut---off valve
14 Reheating coil (optional)
15 Evaporator
16 Low pressure switch (LP)
17 Shut---off solenoid valve
18 Head pressure control valve
