Seite 7 MNVCPTH300_0338_DE
Kabel
In den Exemplifizierungen wurden verschiedene Stricharten angewandt, um die mehreren Funktionen der
Kabel zu bezeichnen.
Video-Kabel:
Koaxialkabel RG 59 oder gleichartiges Kabel
Mehradriges Kable:
Jede Steuerfunktion der Schwenkvorrichtung wird von einem im Empfänger eingebauten Relais
aktiviert/deaktiviert.
Die endgültige Kabelnummer folgendermaßen festlegen:
7 Drähte für die Bewegung der Schwenkvorrichtung: rechts, links, oben, unten, autopan, gemeinsam, Erde
6 Drähte für die Steuerung der Umpolungslinsen (Zoom, Focus, Iris)
4 Drähte für die Linsen mit gemeinsamem Draht (Zoom, Focus, Iris)
2 Drähte für das Zusatzgerät.
Anmerkung: Es wäre empfehlenswert, verschiedene mehradrige Kabel für die Hochspannungs- und
Niederspannungsfunktionen zu benutzen.
Empfohlener Minimalquerschnitt: 0,56 mm.² (AWG 20) für Hochspannungsdrähte (Schwenkvorrichtung)
0,34 mm.² (AWG 22) für Niederspannungsdrähte (Linse, Zusatzgerät)
Anschluß der Schwenkvorrichtung an den Bedienungseinheiten

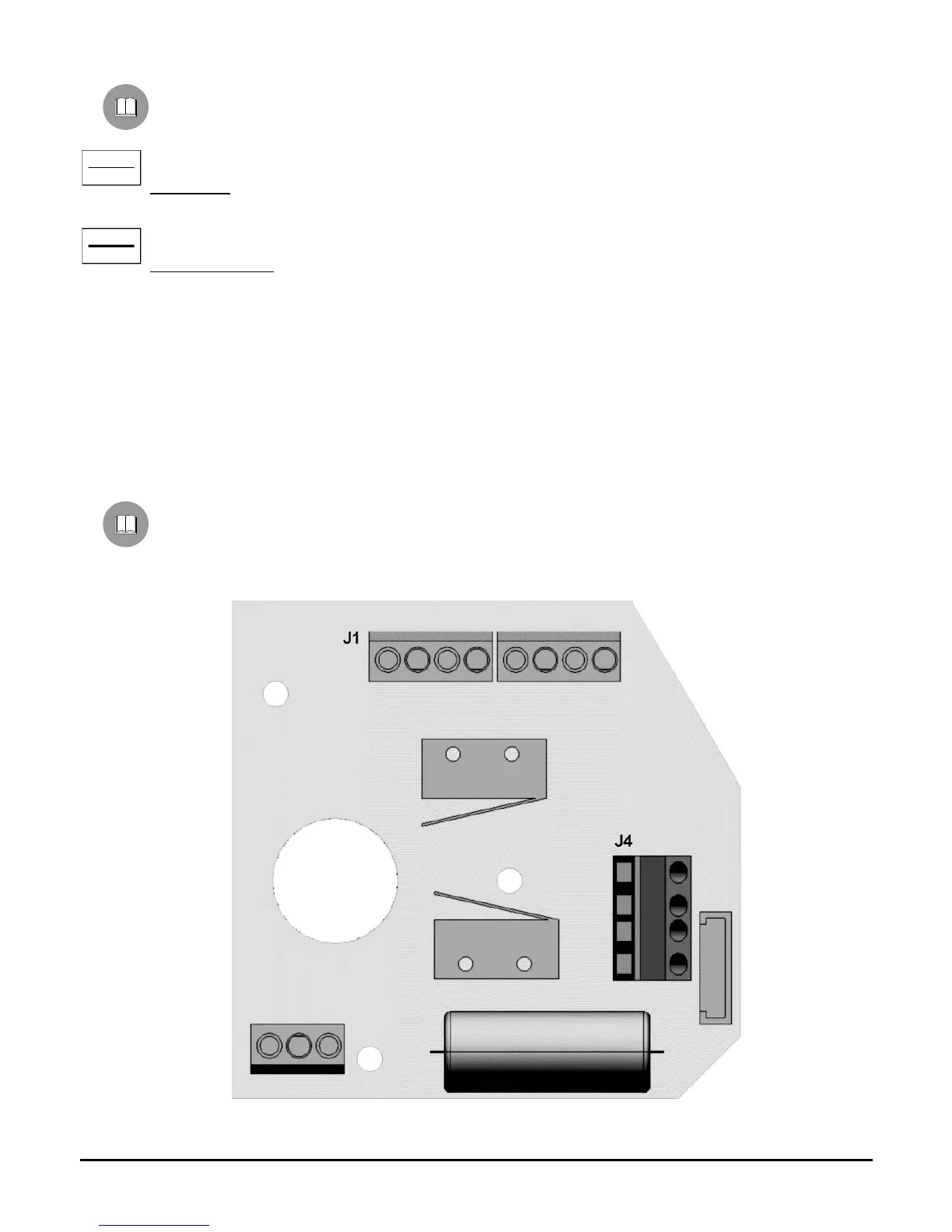

Im folgenden Bild das Klemmbrett für den Schwenkvorrichtungsanschluß an der Bedienungseinheit
identifizieren:
