Регулировка потенциометра для поворотного устройства с предварительной
установкой PTH310P / PTH311P
Данная функция очень важна для правильной работы программы предустановки.
Следующая процедура должна выполняться для потенциометра, подсоединённого к механизму как
горизонтального движения, так и вертикального.
Поворотное устройство уже отрегулировано на заводе-изготовителе поэтому такая процедура должна
быть выполнена только в случае, если это действительно необходимо.
1. Отключить питание поворотного
устройства
.
2. Отрегулировать кулачки с помощью
отвёртки до достижения симметричности
их положения по отношению к ходу.

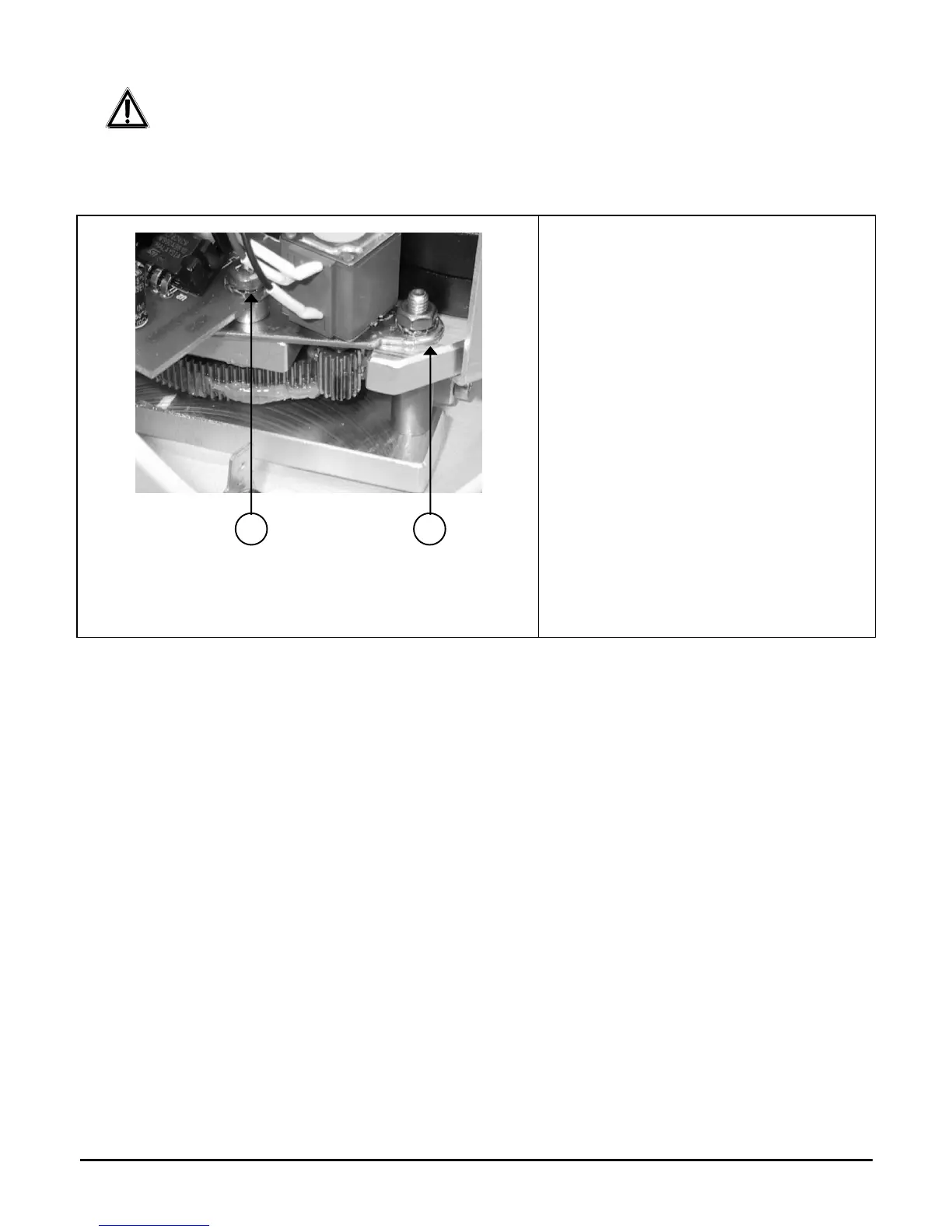

3. Ослабить крепежный винт A и гайку B на
штанге, несущей потенциометр
горизонтального движения
4. Освободить звёздочку зубчатого колеса
5. Разместить омметр между клеммами Vcc и
Pan клеммной колодки J4, повернуть вал
потенциометра, подключенного к
механизму горизонтальному движения до
считывания
значения примерно 1875 Ом.
6. Снова разместить шестерню
потенциометра.
7. Заблокировать крепёжный винт A и гайку
B на штанге, несущей потенциометр
горизонтального движения
8. Повторить ту же операцию для механизма
вертикального движения, считывая
значение потенциометра между клеммами
Vcc и Tilt клеммной колодки J4.
A B
