Videotec PTH310 - Installationsbeispiel; Verbinder und Anschlüsse

Seite 6 MNVCPTH300_1541_DE
Verbinder und Anschlüsse
Die Installationsprozedur muß nur von Fachpersonal ausgeführt werden: ein falscher Anschluß der
verschiedenen Anschlußgeräte kann zur Isolierung der Tastatur vom übrigen System führen.

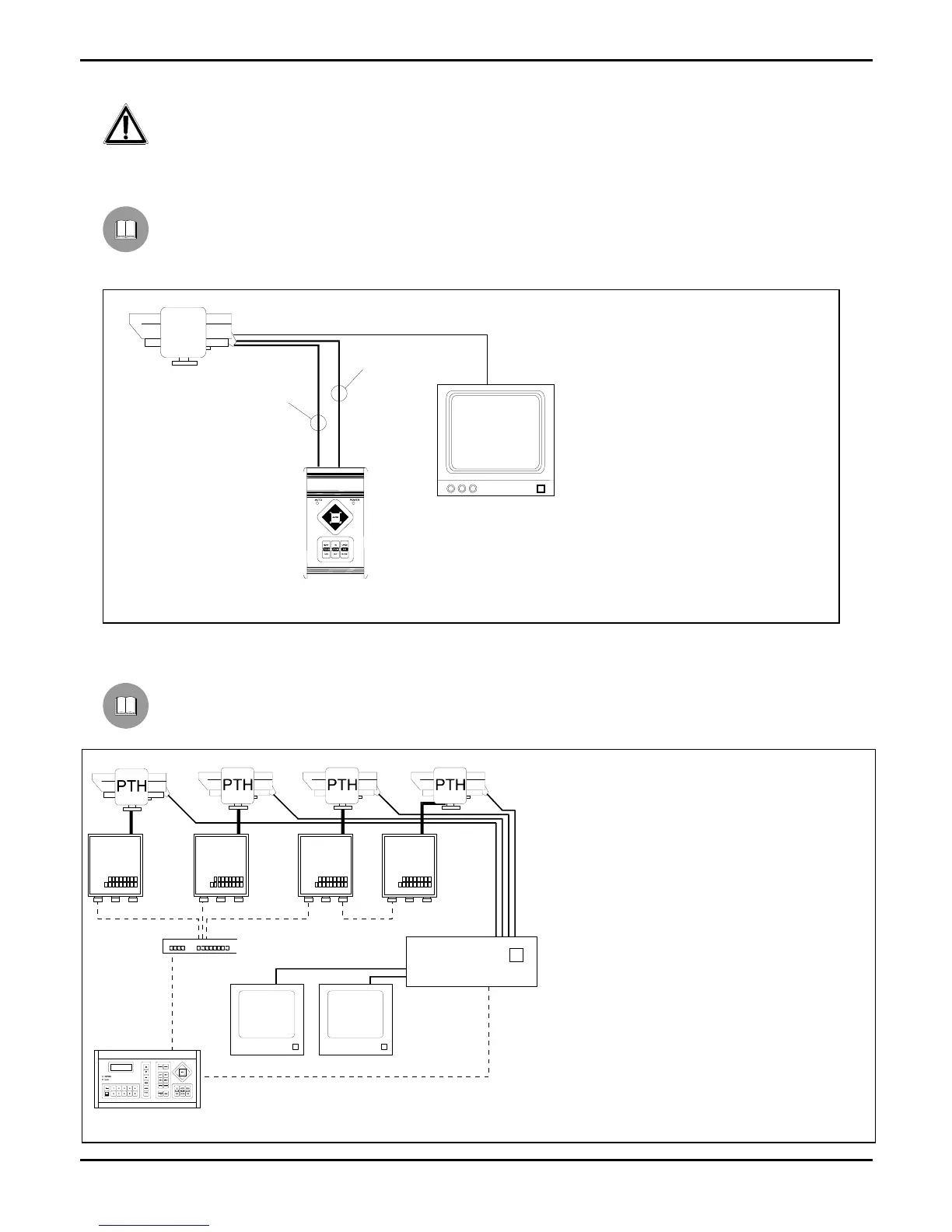

Installationsbeispiel
Anlage, von einem Bediener mit einem Monitor kontrolliert: der Bediener kontrolliert eine Schwenkvorrichtung
und die FOKUS- (FOCUS), ZOOM-, BLENDE-(IRIS)-Funktionen der Fernsehkamera:
VERWENDETES MATERIAL
Bedienungstastatur:
 1 CBZ-Bedienungstastatur
Videoteil:
 1 Monitor
Fernmessungsteil:
 1 PTH310 / PTH311-
Schwenkvorrichtung
 1 motorisierte Linse
Installationsbeispiel
Ein Bediener mit mehreren Monitoren, mit Kontrolle einer Serie von Schwerkvorrichtungen in gemischter
Konfiguration (Stern- und Kaskadenkonfiguration)
VERWENDETES MATERIAL
Bedienungstastatur:
 1 DCS2-Bedienungstastatur
Videoteil:
 1 SW164OSM-Video-Umschalter
 2 Monitoren
 4 Fernsehkameras
Fernmessungsteil:
 1 DCMX -Steuerung für serielle Ubertragungen
 4 DTRX3-Empfänger
 4 PTH310 / PTH311 - Schwenkvorrichtungen
DTRX3
DTRX3 DTRX3
DTRX3
DCMX
DCS2
SW164OSM
CBZ
Kabel mit 7 Drähten
zum Steuerung der
Schwenkvorrichtung
P&T
Kabel mit 6
Drähten zum
Linsensteuerung
