Seite 5 MNVCPTH300_1541_DE
Einstellung des Potentiometers für die Schwenkvorrichtung mit Preset PTH310P / PTH311P
Folgende Prozedur gilt sowohl für den mit der horizontalen Bewegung verbundenen Potentiometer, als auch
für den, der mit der vertikalen Bewegung verbunden ist.
1. Entfernen Sie die Versorgung von der
Schwenkvorrichtung.
2. Stellen Sie die Nocken mittels eines
Schraubenziehers ein, bis sie sich den
Endanschlag

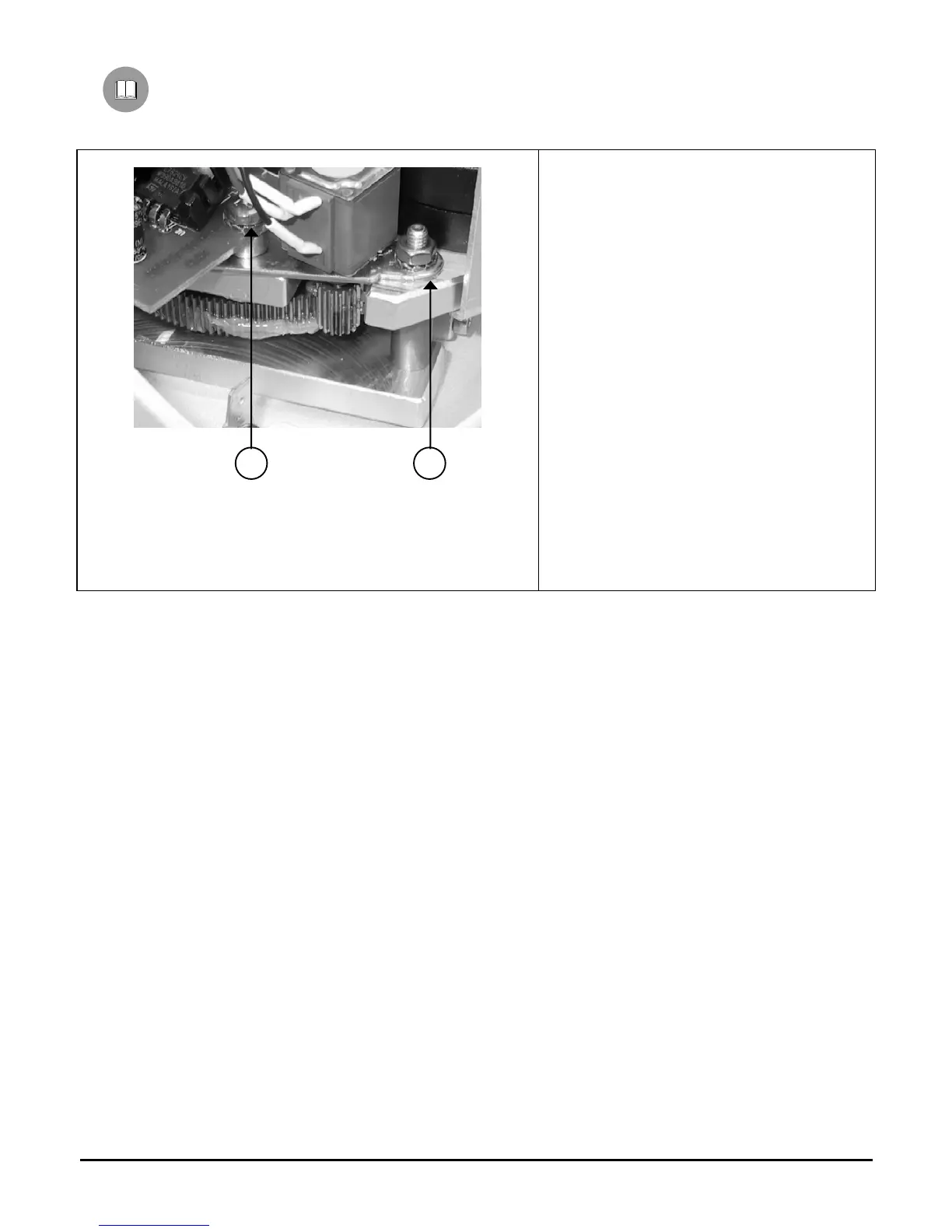

3. Lockern Sie die Fixierschraube “A” und die
Scraubenmutte “B” der Potentiometer-
halterstange der waagerechten Bewegung
4. Schalten Sie das Ritzel von dem Zahnrad aus
5. Positionieren Sie ein Ohmmeter zwischen den
Vcc and Pan Klammers der J4-Klemmleiste
und drehen Sie die Welle des Potentiometers,
die an der horizontalen Bewegung verbindet
ist, bis Sie den Wert von ungefähr 1875 Ohm
lesen können.
6. Positionieren Sie das Potentiometergetriebe
wieder
7. Blockieren Sie die Fixierschraube “A” und die
Scraubenmutte “B” der Potentiometer-
halterstange
8. Wiederholen Sie dieselbe Handlung für die
vertikalen Bewegung und lesen Sie den
Potentiometerswert zwischen den Vcc
und Tilt –Klammern der J4-Klemmleist
A B
