Pag. 10 MNVCPTH300_1511_IT
Caratteristiche tecniche
Meccanica
Pan 0-330° movimento nel piano orizzontale
Velocità 6° al secondo
Coppia 6 Nm al voltaggio specificato
Tilt 0-360° movimento nel piano verticale
Velocità 3° al secondo
Coppia 6 Nm al voltaggio specificato
Carico massimo 12 Kg (26 lb) - (bilanciato)
Protezione IP 66
Potenziometro Lineare 5KOhm multigiro (10 giri)- (solo versione PTH310P / PTH311P)
Generali
Costruzione Fusione di alluminio;
Finitura Verniciatura RAL9002 con polveri epossidiche
Posiz. montaggio normale/rovescia
Temperatura da -23°C a +60°C (da -10°F a 140°F)
Dimensioni 180x166x145 mm (L x H x P)
Peso 3.5 Kg (8 lb)
Diametro cavo 10 mm
Certificazione EAC
Caratteristiche elettriche
Alimentazione PTH310 / PTH310P 230 V~ 50/60 Hz 7+7 W
PTH311 / PTH311P 24 V~ 50/60 Hz 7+7 W
Cablaggio 7 fili
0,56 mm.² (AWG 20) (Funzioni: sinistra, destra, alto, basso, comune, autopan, Terra)
4 fili 0,34 mm.² (AWG 22) (Preset)

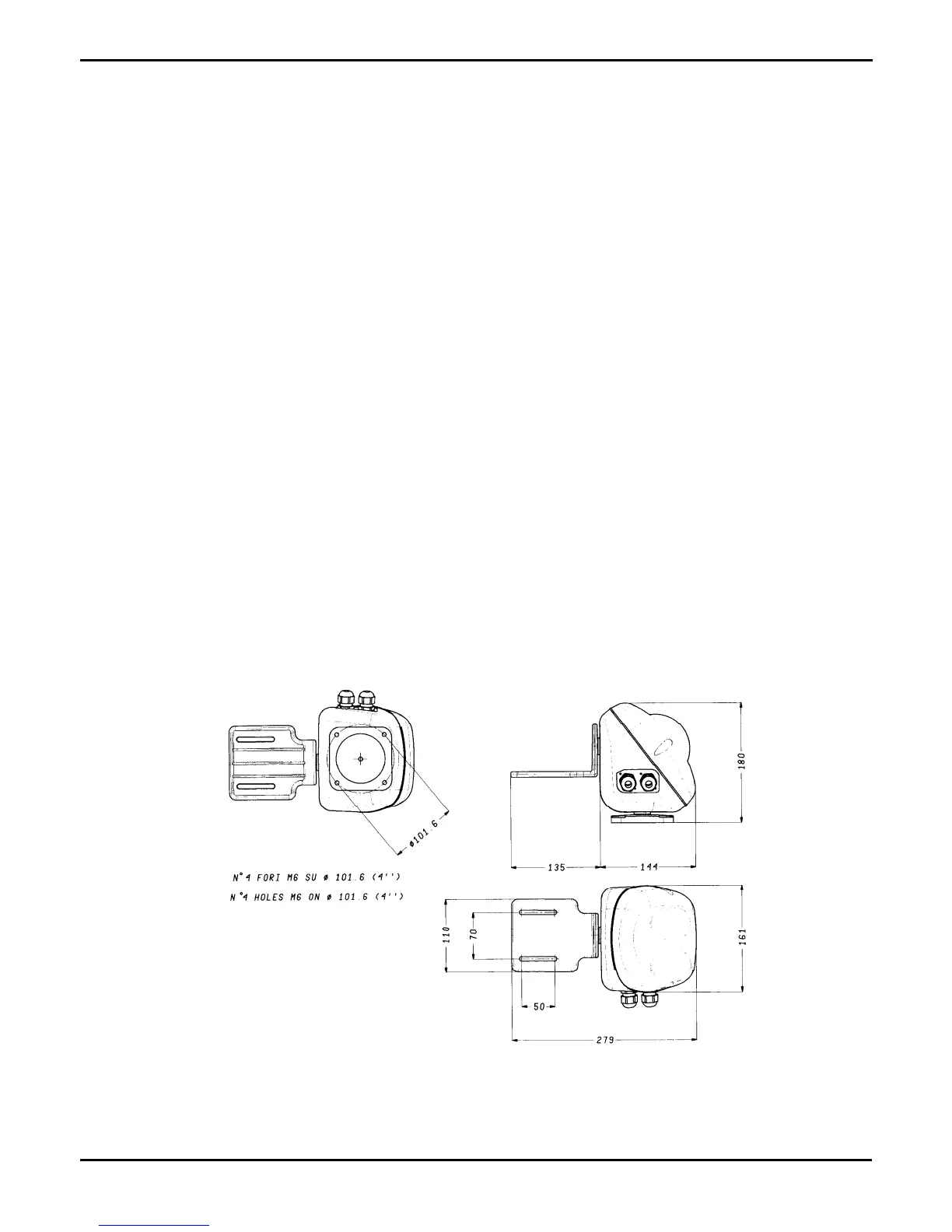

Dimensioni
