Коннекторы и соединения
Процедура установки должна выполняться только квалифицированным техническим персоналом:
неправильное соединение различных периферийных устройств может привести к изоляции кнопочной
панели от остальной системы.

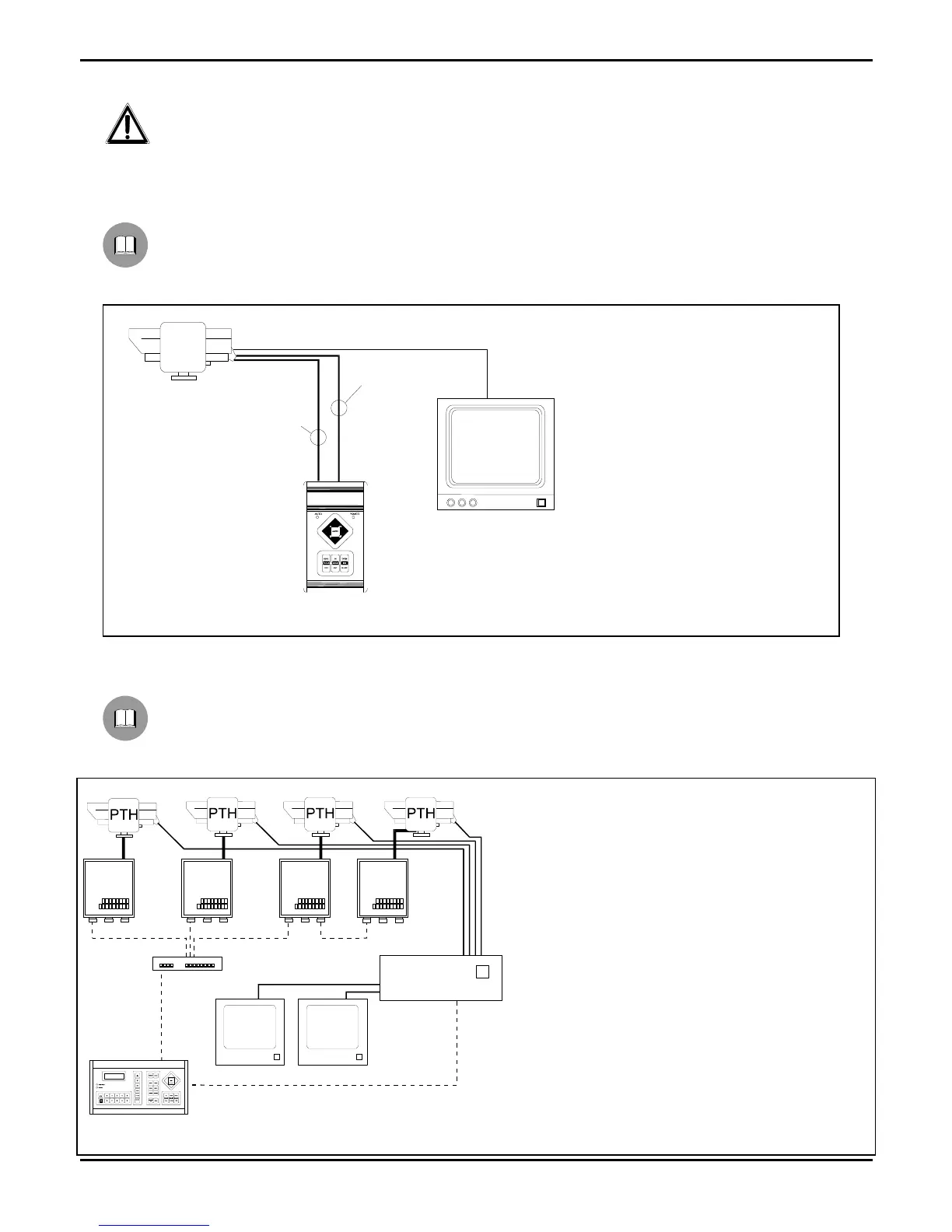

Пример установки
Система, контролируемая оператором с помощью одного монитора: оператор контролирует поворотное
устройство и функции ФОКУСА (FOCUS), ЗУМА, ДИАФРАГМЫ (IRIS) телекамеры:
ИСПОЛЬЗУЕМЫЙ МАТЕРИАЛ
Кнопочная панель контроля:
 1 кнопочная панель контроля CBZ
Управление видео:
 1 монитора
Управение телекамерой:
 1 поворотное устройство PTH310 /
PTH311
 1 моторизованный объектив
Пример установки
Оператор с несколькими мониторами с контролем серии поворотных устройств в смешанной
конфигурации (звездой и каскадом):
ИСПОЛЬЗУЕМЫЙ МАТЕРИАЛ
Кнопочная панель контроля:
 1 кнопочная панель контроля DCS2
Управление видео:
 1 переключатель видео SW164OSM
 2 монитора
 4 телекамеры
Управение телекамерой:
 1 контроллер связей DCMX
 4 приёмника DTRX3
4 поворотных устройства PTH310 / PTH311
DTRX3
DTRX3
DTRX3
DTRX3
DCS2
SW164OSM
DCMX
CBZ
7-проводной кабель
для контроля
поворотного
устройства
P&T
6-проводной
кабель
для контроля
объектива
