Стр. 7 MNVCPTH300_1541_RU
Кабели
В примере на схемах были использованы различные типы участка для обозначения кабелей
различного назначения:
видеокабель
:
коаксиальный кабель RG 59 или эквивалент.
многожильный кабель
:
каждая функция контроля поворотного устройства активируется/отключается с помощью реле внутри
приемника
Установить итоговое количество кабелей, выполнив следующие указания:
7 проводов для движения поворотного устройства: вправо, влево, вверх, вниз, аутопан, общее, земля
6 проводов контроля для оптических приборов с инверсией полярности (зум, фокус, диафрагма)
4 провода контроля для оптических приборов с общим
проводом (зум, фокус, диафрагма)
2 провода для вспомогательных устройств
Примечание: рекомендуется использовать различные многожильные кабели для функций с низким и
высоким напряжением.
Минимальное рекомендуемое сечение: 0,56 мм² (AWG 20) для проводов высокого напряжения
(поворотное устройство)
0,34 мм² (AWG 22) для проводов низкого напряжения
(объективы, вспомогательные устройства)

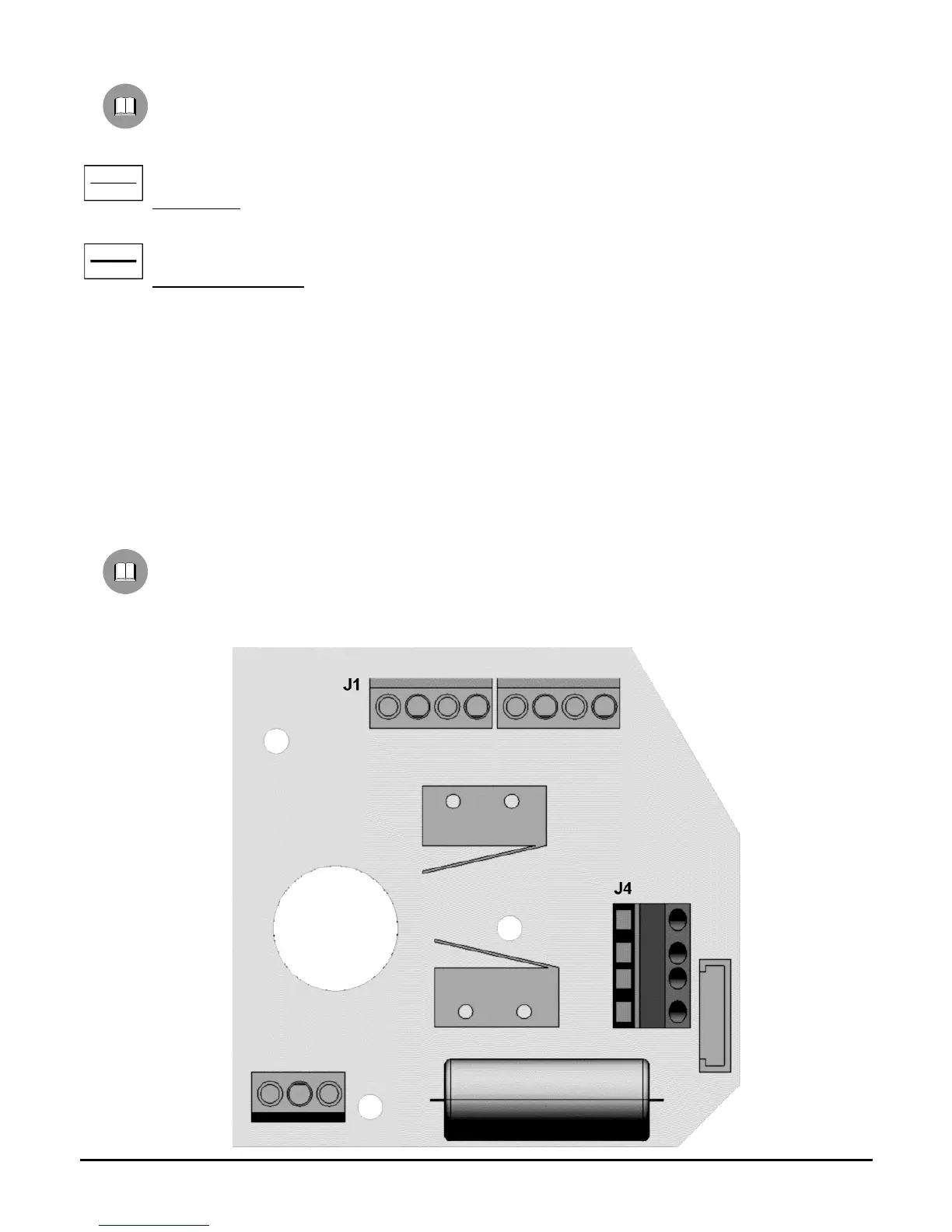

Соединение поворотного устройства к блокам управления
На следующем рисунке определить клеммную колодку J1 для соединения поворотного устройства с
блоками управления:
