Pag. 6 MNVCPTH300_1511_IT
Connettori e collegamenti
La procedura di installazione deve essere effettuata soltanto da personale tecnico qualificato: il collegamento
non corretto delle varie periferiche può comportare l’isolamento della tastiera dal resto del sistema.

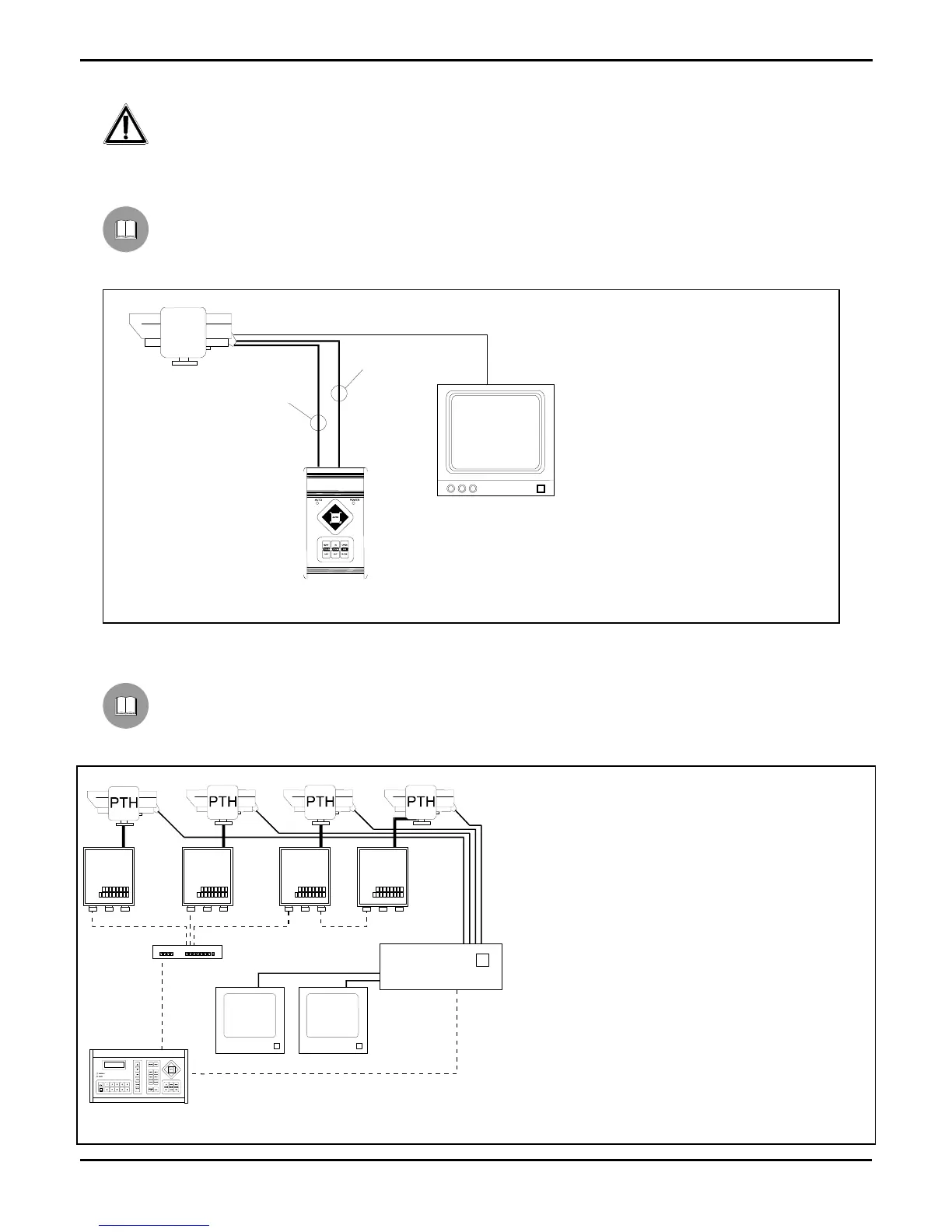

Esempio di installazione
Impianto controllato da un operatore con un monitor: l’operatore controlla un brandeggio e le funzioni di
FUOCO (FOCUS), ZOOM, DIAFRAMMA (IRIS) della telecamera:
MATERIALE IMPIEGATO
Tastiera di controllo:
1 tastiera di controllo CBZ
Gestione del video:
1 monitor
Gestione della telemetria:
1 brandeggio PTH310 / PTH311
1 ottica motorizzata
Esempio di installazione
Un operatore con più monitor, con controllo di una serie di brandeggi in configurazione mista (a stella e in
cascata)
MATERIALE IMPIEGATO
Tastiera di controllo:
1 tastiera di controllo DCS2
Gestione del video:
1 commutatore video SW164OSM
2 monitor
4 telecamere
Gestione della telemetria:
1controllore di comunicazioni DCMX
4 ricevitori DTRX3
4 brandeggi PTH310 / PTH311
DTRX3
DTRX3
DTRX3
DTRX3
DCS2
SW164OSM
DCMX
CBZ
Cavo 7 fili
per il controllo del
brandeggio
P&T
Cavo 6 fili
per il controllo del
dell’ottica
