Pag. 4 MNVCPTH300_1541_FR
Installation
L’installation doit être effectuée seulement par un technicien qualifié.
Les procédures suivantes sont effectuées hors tension, sauf avis contraire.
Déballage
Si l’emballage ne présente pas d’évidents défauts dus à des chutes ou des chocs anormaux, procéder au contrôle du
matériel contenu, suivant la liste fournie au chapitre Introduction, Contenu de l’emballage.
L’emballage est entièrement fait de matériel recyclable. Le technicien installateur devra l’éliminer selon les modalités
de recolte diversifiée ou en tout cas suivant les normes en vigueur dans le Pays d’emploi.
Contrôle des caractéristiques techniques
Avant d’installer l’appareil, vérifier que les caractéristiques techniques du matériel fourni, figurant sur les
plaques, correspondent aux spécifications requises, en se rapportant au chapitre Caractéristiques techniques . Ne
jamais effectuer de modifications ou de raccordements non prévus dans ce manuel: l’emploi d’appareils non
appropriés peut compromettre sérieusement la sécurité des personnes et de l’installation.

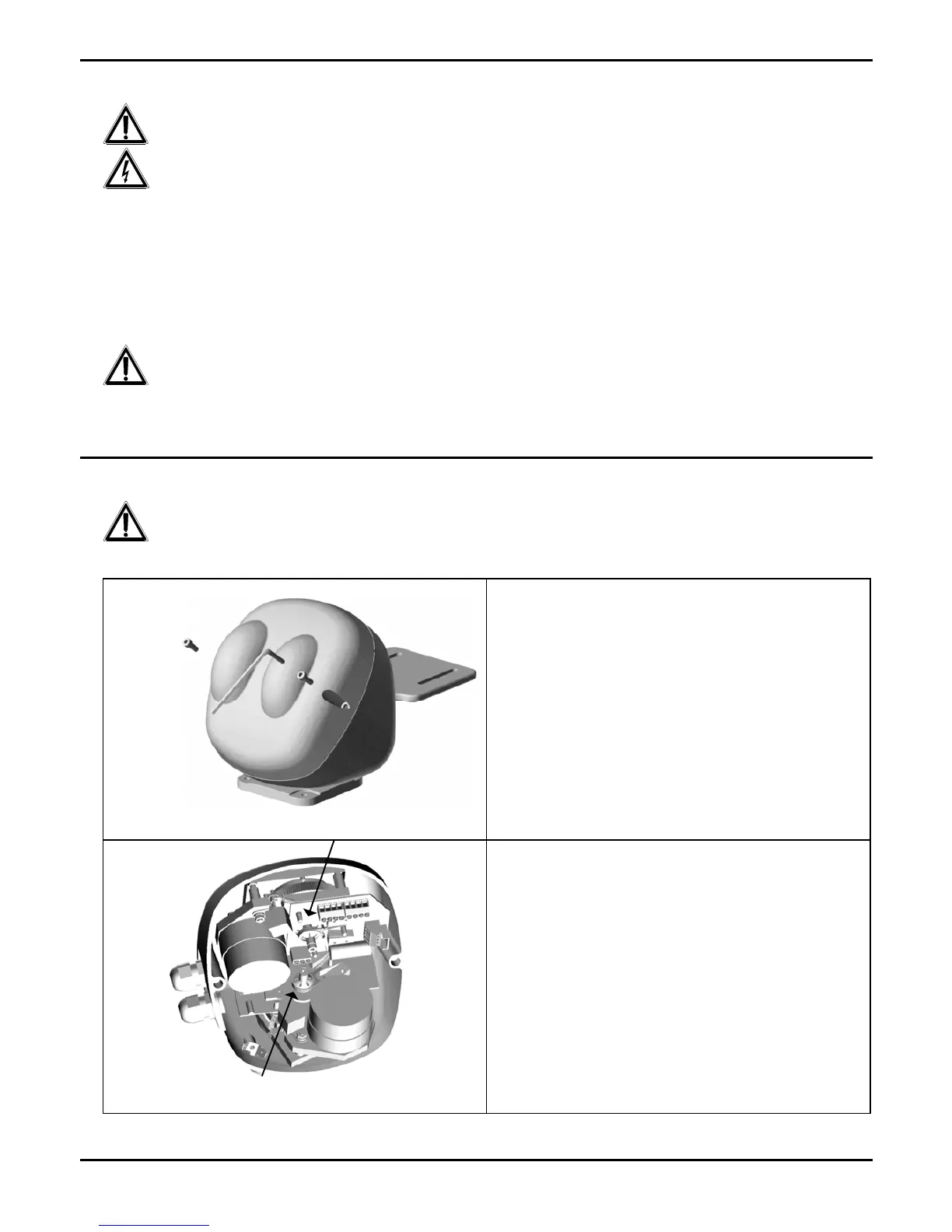

Réglage des tourelles PTH310 / PTH311
ATTENTION: Ne pas forcer manellement l’orientation horizontale ou verticale sous peine de deteriorer le
mecanisme de la tourelle et annuler la garantie.
Dévisser les vis du couvercle et ouvrir le boîtier
Fig.1
Identifier les cames des fins de course pour le réglage
de la course verticale et horizontale
Régler l’ouverture des cames des fins de course
selon l’angle désiré (mais symétriquement au centre
des deux Micro switch), en les forçant légèrement (il
n’y a pas besoin d’outils, c’est un mouvement à
friction)
Fig.2
