VIDIR CAROUSEL MATE - Counter Parts

Carousel Mate - Service Manual
Page 18
CarouselMate_sm-1300-01-Oct2014
Service: 1-866-821-2647

Oce: 1-800-210-0141

www.storevertical.com
PARTS

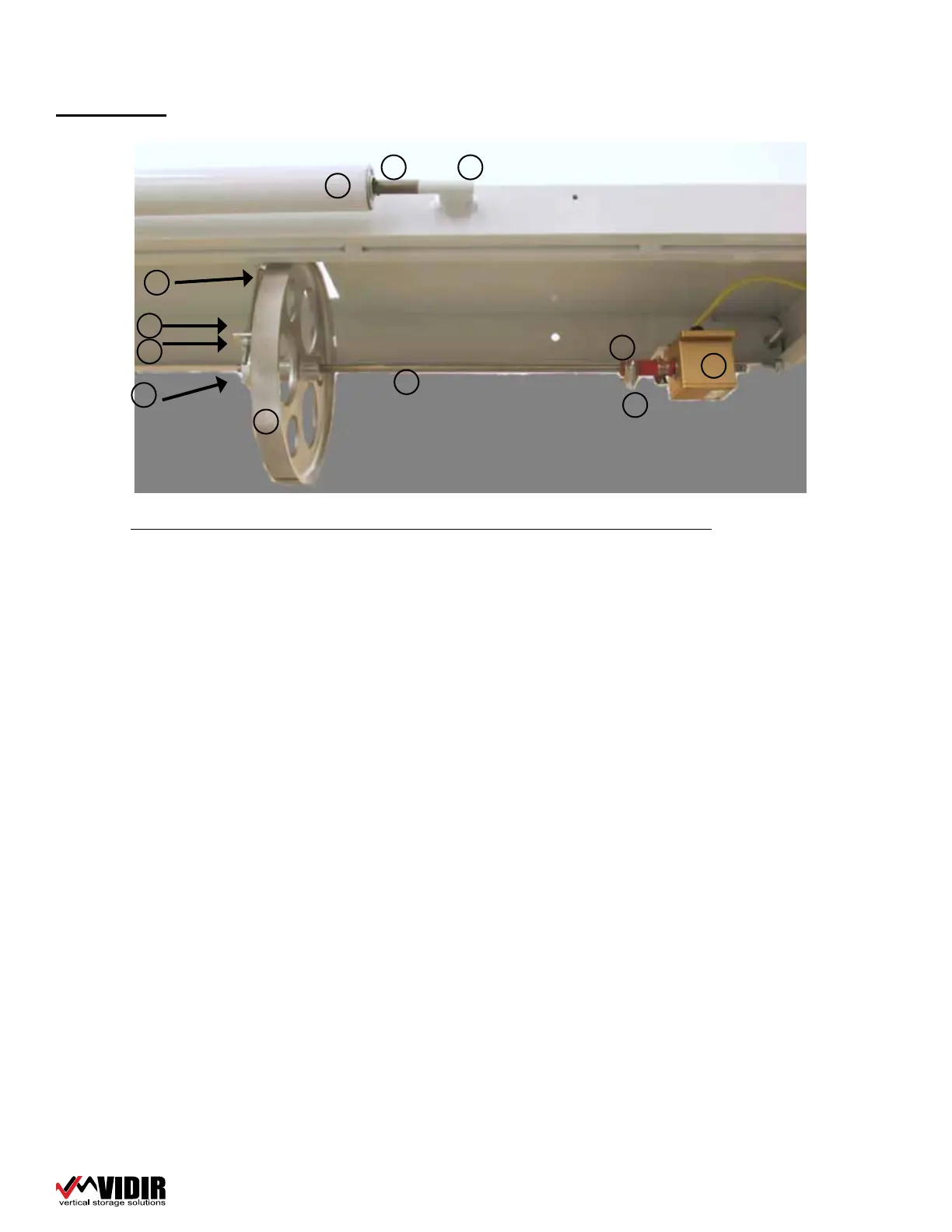

Counter Parts
Item ......... Description .................................................................... Part #
A������������������������Idler Roller (2) ��������������������������������������������������������������������������7-51599
B������������������������Roll pin ������������������������������������������������������������������������������������ 113-0031
C������������������������Counter bearing ���������������������������������������������������������������������8-52907
D������������������������Threaded rod bearing holder �������������������������������������������� 8-51589
E������������������������Pillow block ��������������������������������������������������������������������������� 006-0052
F������������������������Nut ��������������������������������������������������������������������������������������������� 004-0014
G������������������������Counter shaft bearing ������������������������������������������������������� 006-0027
H������������������������Counting wheel 10” ��������������������������������������������������������������7-40099
I������������������������Counter wheel shaft ����������������������������������������������������������������� 8-1550
J������������������������Counter shaft joiner clamp ����������������������������������������������� 111-0016
K������������������������Counter shaft / encoder joiner tube ���������������������������� 402-0005
L������������������������Encoder ����������������������������������������������������������������������������������� 402-0042
A
F
I
B
D
G
J
C
E
H
K
L
To check encoder, If PLC and Encoder are working, PLC Input Lights, 0 and 1 will  ash alternately, both o , 0
on + 1 o , 0 and 1 on, or 0 o and 1 On �
If PLC is not working and to check encoder output, make sure Encoder is getting from 12-28 volts DC� Test
between Black and Green or White; you should see from 0 to 9 volts as you very slowly spin encoder shaft�
PLC should be OK if; power and run are on and no clicking present when no control signal change�
PLC will work on 100 to 240 volts�
