PARTS

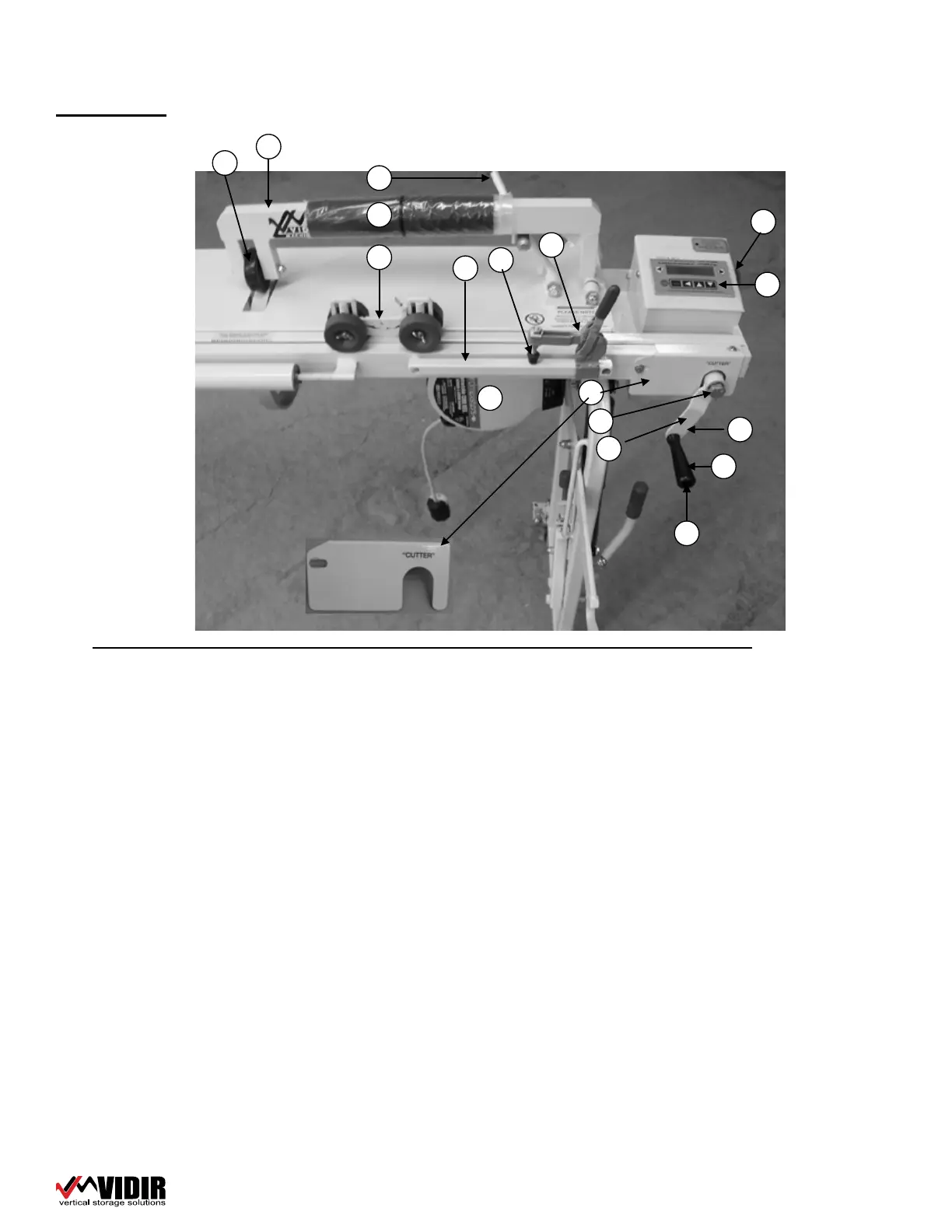

Misc. parts
Item .................Description ............................................................................Part #
A������������������������Counter hold down wheel ������������������������������������������������������������������ 104-0002
B������������������������Counter hold down arm ����������������������������������������������������������������������� 7-61348
���COUNTER HOLD DOWN ASMB CM� ����������������������������������������������� �7-61347
C������������������������Counter hold down lift out handle ����������������������������������������������������8-46941
D������������������������Operators manual ������������������������������������������������������ om-1300-008-Mar2013
E������������������������Cutter assembly ���������������������������������������������������������������������������������������� 8-44079
F������������������������Carpet hold down clamp mounting tube ���������������������������������������� 7-40073
CBAR HOLD DOWN TUBE SPACER LONG ���������������������������������������� ��7-60287
Mounting Screw Long �� �����������������������������������������������������������������������002-0098
G������������������������Carpet hold down clamp spindle ����������������������������������������������������111-0026
H������������������������Carpet hold down toggle clamp ��������������������������������������������������������7-43442
I������������������������Retractable cord reel ������������������������������������������������������������������������������406-0013
J������������������������Cutter crank chain cover����������������������������������������������������������������������������7-1660
K������������������������Cutter crank mounting bolt ���������������������������������������������������������������001-0100
L������������������������Cutter crank ���������������������������������������������������������������������������������������������������7-1120
M������������������������Crank handle mounting bolt ������������������������������������������������������������001-0218
N������������������������Crank handle ������������������������������������������������������������������������������������������������7-1160
����������������������������� Crank handle with bolt ���������������������������������������������������������������������111-0121
O������������������������Crank handle securing nut �����������������������������������������������������������������004-0001
P������������������������Interface �����������������������������������������������������������������������������������������������������409-0057
Q������������������������Power shut o button �������������������������������������������������������������������������410-0056
����������������������������� E-stop complete assembly ��������������������������������������������������������������410-0042
J
A
C
B
G
F
H
I
L
J
N
K
J
M
Q
O
D
E
P
