VIDIR CAROUSEL MATE - Cutter Parts

Carousel Mate - Service Manual
Page 21
CarouselMate_sm-1300-01-Oct2014
Service: 1-866-821-2647

Oce: 1-800-210-0141

www.storevertical.com
PARTS

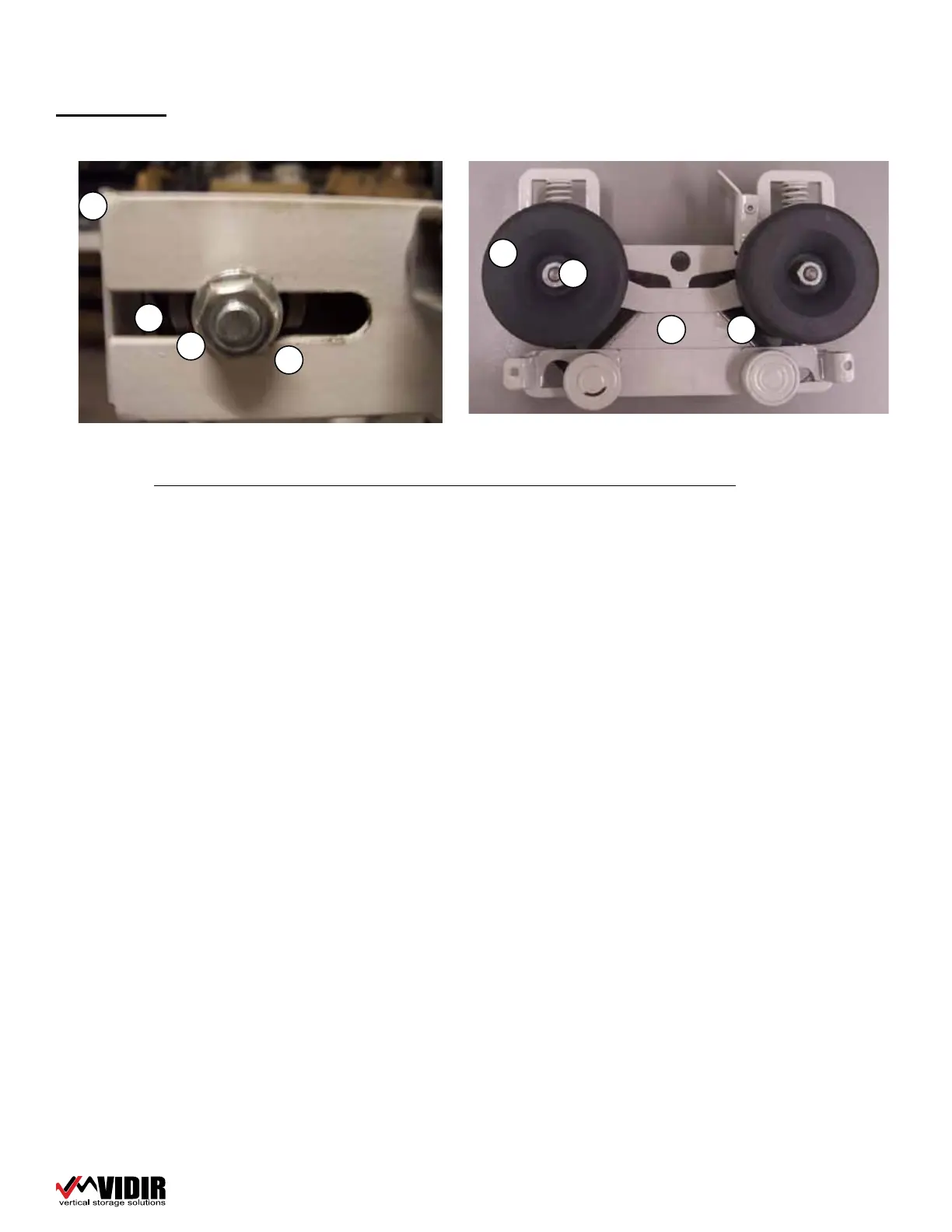

Cutter Parts
Item Description ..................................................................Part #
1������������������������Cutter wheel cover �����������������������������������������������������������������2-62058
2������������������������8-32-12-Machine-screw ��������������������������������������������������� 002-0104
3������������������������Screw combination 1/4 x 3/8 ������������������������������������������ 002-0018
4������������������������Double blade holder hex spacer 7/16 in������������������������2-60282
5������������������������ Complete cutter wheel cover assembly �������������������������2-62215
Item Description ..................................................................Part #
A������������������������Cutting bar end cover ����������������������������������������������������������� 7-1090
B������������������������Cutter chain �����������������������������������������������������������������������������7-68046
C������������������������Cutter chain idler �������������������������������������������������������������������7-43434
D������������������������Chain idler securing nut ��������������������������������������������������� 004-0015
E������������������������Blade holder wheel ���������������������������������������������������������������� 8-44087
F������������������������Wheel securing nut ������������������������������������������������������������ 004-0055
G������������������������Cutter assembly ���������������������������������������������������������������������8-44079
H������������������������Blade���������������������������������������������������������������������������������������� 103-0012
Link connecting #35����� ������������������������������������������������������ 105-0068
A
B
C
D
E
F
G
H
NOTE: Box of 100 Blades............... 103-0033
