8 - ITALIANO
Esempio: ( = versione firmware; = revisione firmware)
Premere
per confermare oppure
per annullare.

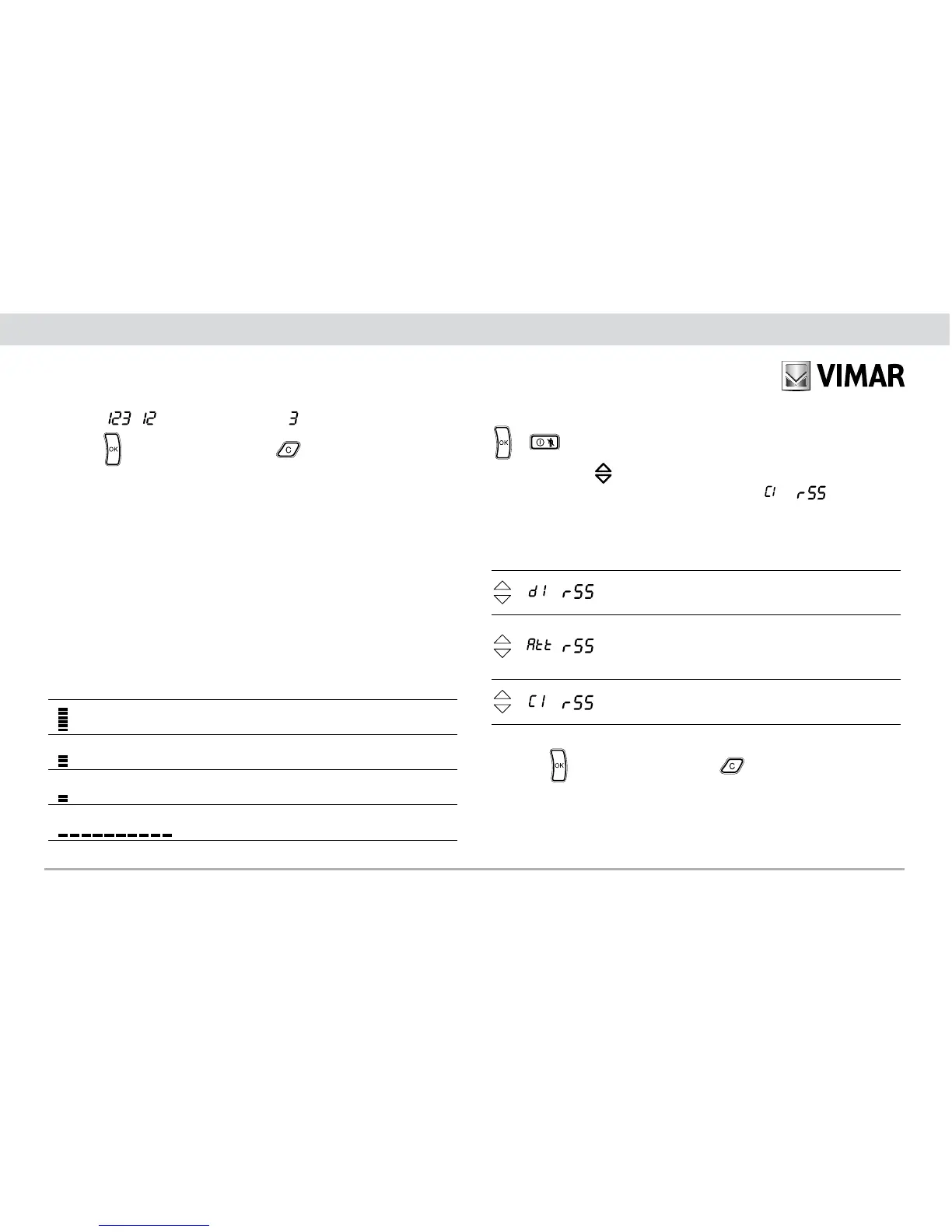

4.5 Menù indicazione intensità del segnale (RSSI)
Permette di determinare, all’interno di una scala di valori predefinita,
la qualità della trasmissione radio tra la Base Radio e i dispositivi
periferici.
Il livello RSSI viene indicato nella zona in basso a sinistra del display
attraverso il lampeggio delle tacche di segnalazione:
Codifica tacche di segnalazione RSSI:
Tacche RSSI Descrizione
Livello di segnale radio discreto
Livello di segnale radio buono
Livello di segnale radio ottimale
Assenza di segnale radio
Mancata comunicazione tra dispositivi
Richiesta indicazione RSSI verso il
comunicatore GSM
Richiesta indicazione RSSI tra ripetitore
e attuatore
Richiesta indicazione RSSI verso un attuatore
(necessaria selezione dispositivo da pulsante
programmazione)
Tasto Display Descrizione
Per visualizzare il livello RSSI desiderato premere la combinazione
+
.
Utilizzare il tasto
per selezionare la funzione desiderata secondo
la sequenza indicata a partire dalla funzione
.
Premere
per confermare oppure
per annullare.
