ESPAÑOL - 5
El cronotermostato, combinado con la Base de Radio Bidireccional
(figura 4.1), dispone de unos menús específicos que permiten
gobernar una serie de funciones suplementarias. Las mismas son
indispensables para configurar el sistema. El usuario puede acceder
a dichas funciones, independientemente de la modalidad operativa en
la que se encuentre el cronotermostato. El reconocimiento de la Base
de Radio se visualiza mediante el icono
. El primer cronotermos-
tato, que el usuario emplee para configurar
el sistema, se identificará como
cronotermostato maestro
(ID_LOGICO 01).
Todos los demás cro-
notermostatos que
añada a la configura-
ción, se identificarán
como cronotermostatos
secundarios. Si desea
consultar los ejemplos,
acerca de los tipos de ins-
talación, vea el apartado 10.
4. FUNCIONES SUPLEMENTARIAS DEL
CRONOTERMOSTATO

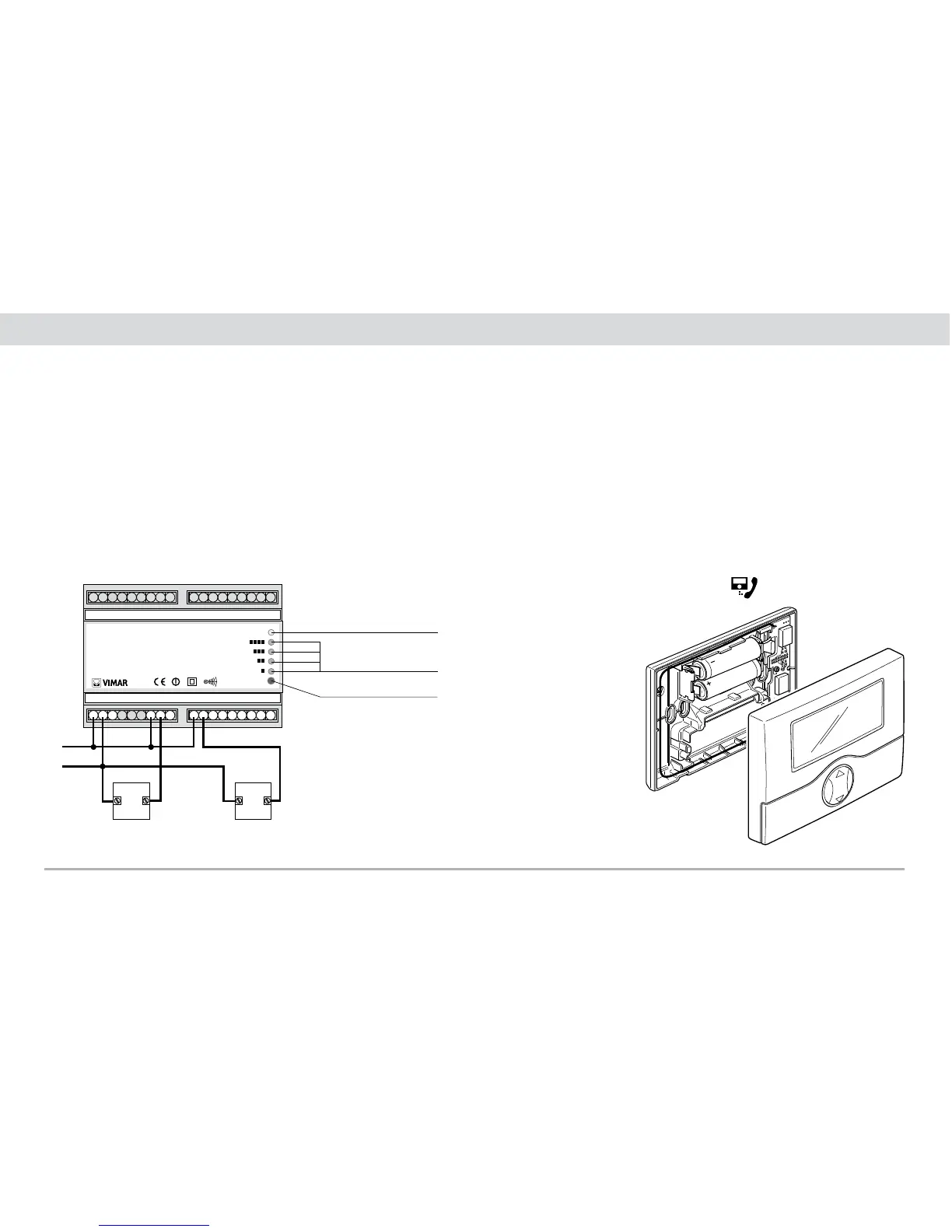

3.2 Actuador de radio por relé
El Actuador de radio por relé es idóneo para realizar instalaciones
con guía EN 50022. Ocupa 6 módulos de 17,5 mm. Instálelo con
arreglo a las indicaciones de la figura 3.2.1.
C
NO NC
C
NO
L
N NC
C
NO NC
C
NO NC
out 2out 1 out 3 out 4
01934 ATTUATORE RF 4 CANALI
SUPPLY:
230 V~
50-60 Hz
4 OUTPUTS:
1B
6(2) A 250 V~
ON
P
L
N
U1 U2
Led de alimentación
Led que indica el estado
de los canales de relé
Botón P de programación
Conexiones eléctricas para
gobernar bombas de circulación,
electroválvulas, etc.
Figura 3.2.1
Ejemplo de conexión entre el Actuador de radio por relé y
una caldera:
Fig. 3.2.1
Fig. 4.1
