2 - ITALIANO
C
NO NC
C
NO
L
N NC
C
NO NC
C
NO NC
out 2out 1 out 3 out 4
01934 ATTUATORE RF 4 CANALE
SUPPLY:
230 V~
50-60 Hz
4 OUTPUTS:
1B
6(2) A 250 V~
ON
P
Led verde - presenza rete
Led rosso - canale relè n. 4
Led rosso - canale relè n. 3
Led rosso - canale relè n. 2
Led rosso - canale relè n. 1
Pulsante di programmazione

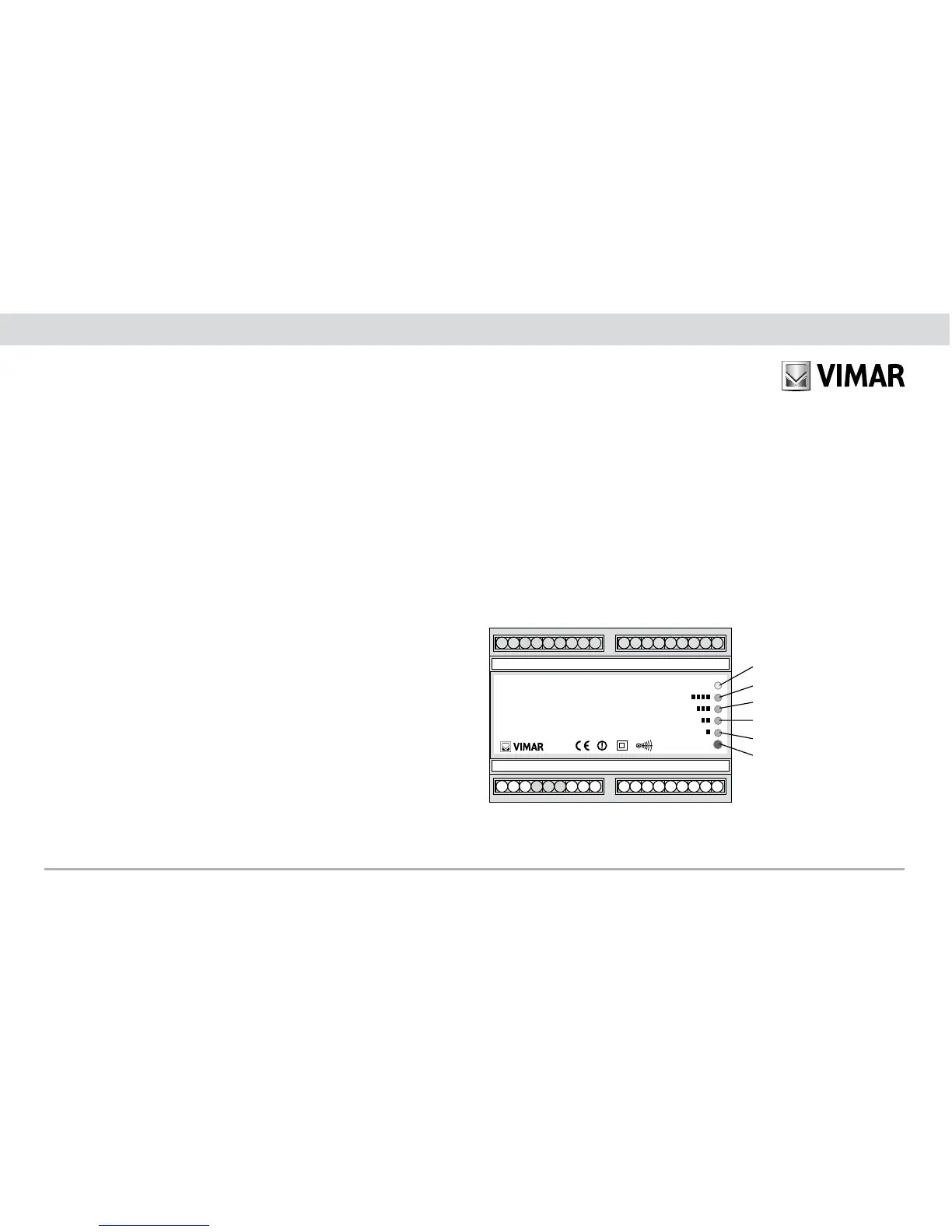

Fig. 1.2.1
1. DESCRIZIONE
Il sistema Radioclima consente di controllare la temperatura ambiente
agendo sui circuiti di comando del bruciatore o della pompa di circo-
lazione (riscaldamento) o sui circuiti di comando del condizionatore
(condizionamento) attraverso un sistema di comunicazione radio.
1.1 Base radio bidirezionale
Base radio bidirezionale 868 MHz 01930 da abbinare al cronoter-
mostato 01910…
Alimentata tramite due batterie stilo AA LR6 1,5 V (non fornite) e
fornito di antenna integrata, è adatta per collegare via radio il crono-
termostato con il circuito di comando del bruciatore o della pompa di
circolazione mediante l’utilizzo dell’apposito attuatore radio a relè.
Consente anche lo scambio dati e la ricezione di comandi da parte
del Comunicatore Telefonico GSM 01941 mediante l’impiego dell’In-
terfaccia di Comunicazione Interna 01931.
1.2 Attuatore radio a relè
Alimentato a 230 V~ 50-60 Hz e disponibile nella versione a 1
canale 01933 e a 4 canali 01934, consente la ricezione via radio
dei comandi provenienti dal cronotermostato 01910… abbinato
alla base radio bidirezionale 01930 per la gestione degli apparecchi
di climatizzazione (pompe di circolazione, bruciatori, elettrovalvole,
sistemi di condizionamento, etc...).
Sul fronte dell’apparecchio (fig. 1.2.1) sono presenti led per la
segnalazione della connessione alla rete elettrica e dello stato dei
relè e un pulsante di programmazione per la configurazione e la
cancellazione del dispositivo dall’impianto.
