Vimar radioclima - Page 85

FRANÇAIS - 21
C
NO NC
C
NO
L
N NC
C
NO NC
C
NO NC
out 2out 1 out 3 out 4
ON
P
01934 ATTUATORE RF 4 CANALE
SUPPLY:
230 V~
50-60 Hz
4 OUTPUTS:
1B
6(2) A 250 V~
ON
4
3
2
1
PROG
MODULO DI
COMUNICAZIONE
INTERNA
01931
RS232
3 4 5
6 7 8 9
21
C L SCFG
CFG GSM/CI
GSM
01941 COMUNICATORE GSM
CISYS
Cronotermostato + Base radio bidirezionale Actuateur radio à relais
Communicateur GSM + Interface de communication interne
Système de climatisation
Connexion
par fil
Connexion radio
Connexion
radio
Fig. 10.2.1
10.2 Base radio bidirectionnelle + Actuateur radio à relais + Interface de communication interne

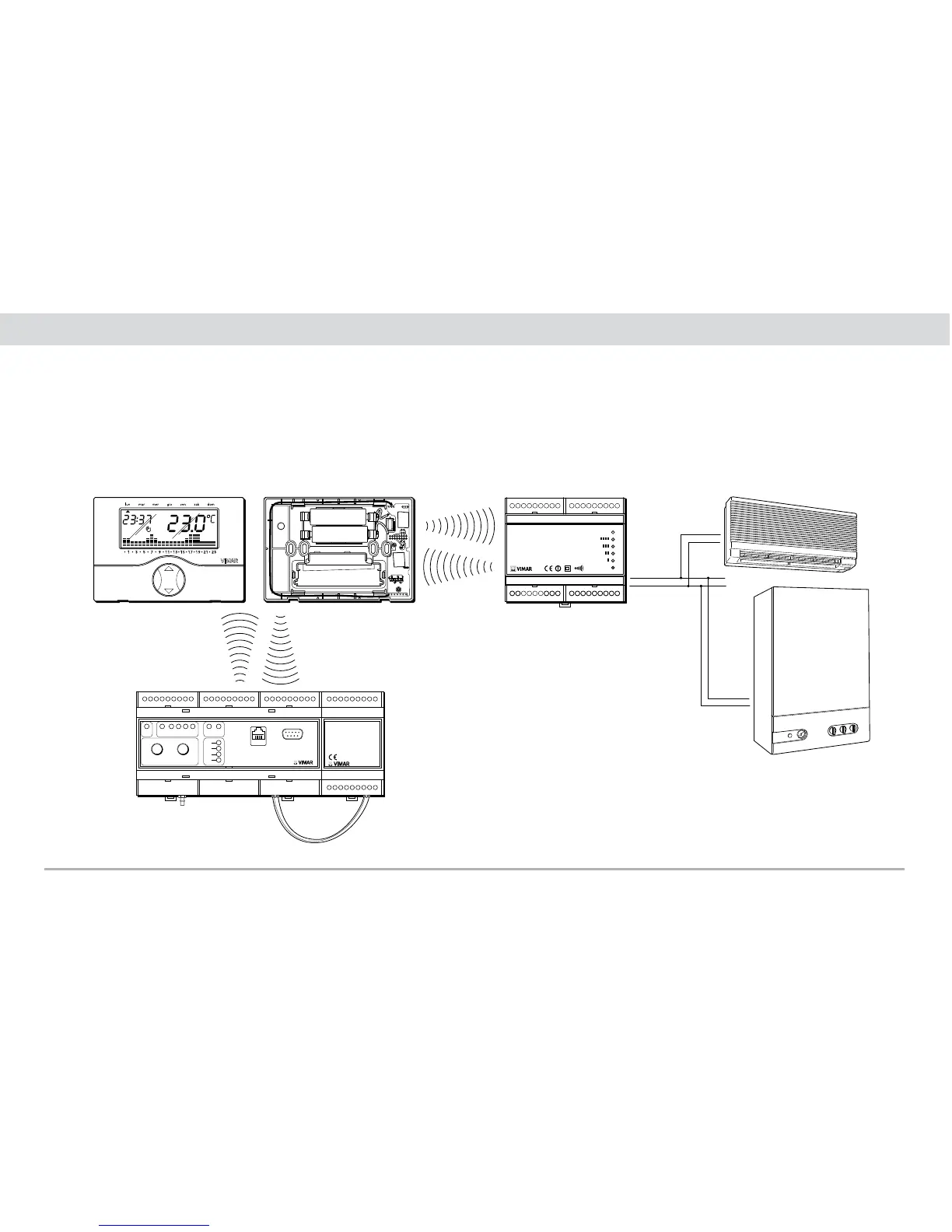

10.2.1 Schéma de fonctionnement
