FRANÇAIS - 23
10.3 Base radio bidirectionnelle + Actuateur relais commandes par câble + Interface de communication interne

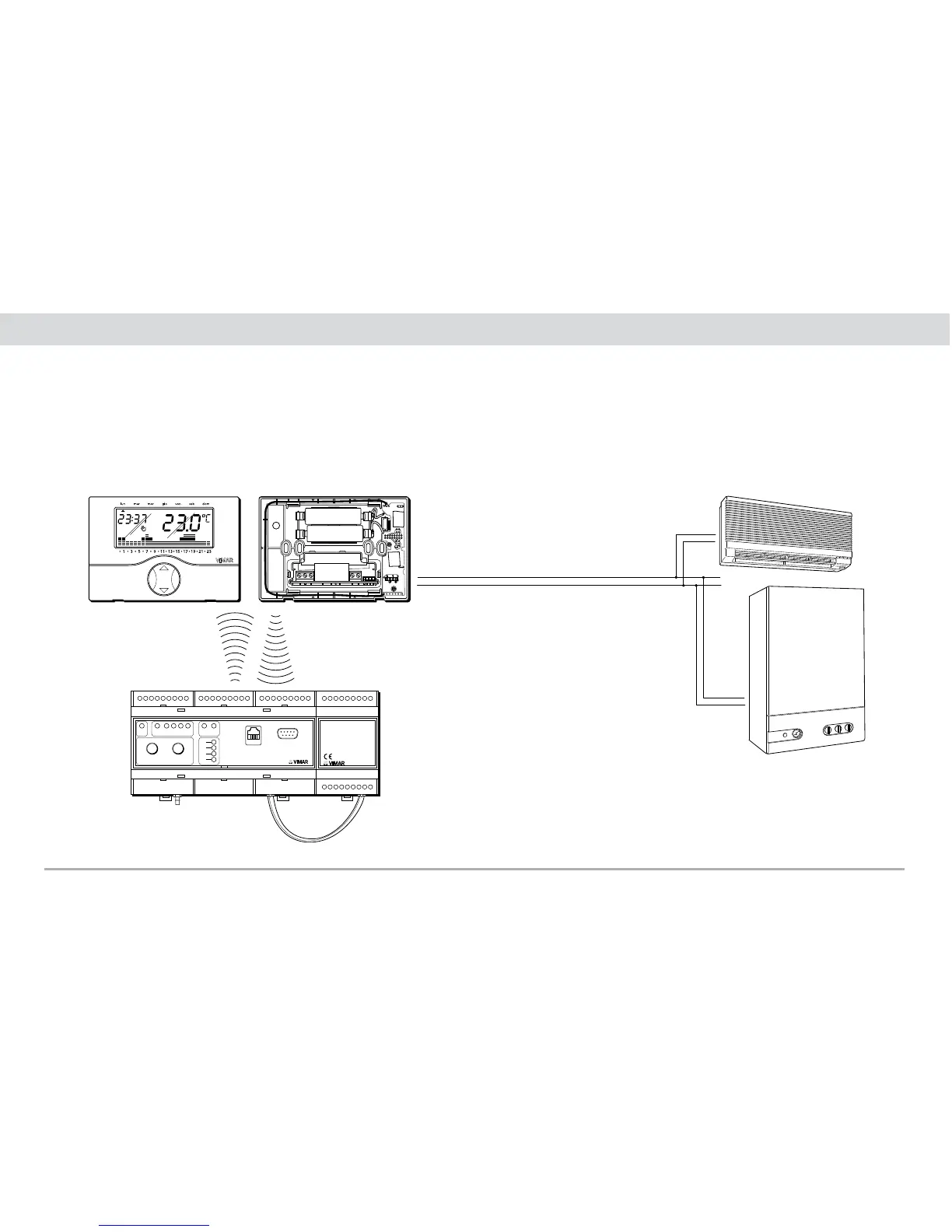

10.3.1 Schéma de fonctionnement
ON
4
3
2
1
PROG
MODULO DI
COMUNICAZIONE
INTERNA
01931
RS232
3 4 5
6 7 8 9
21
C L SCFG
CFG GSM/CI
GSM
01941 COMUNICATORE GSM
CISYS
Chronothermostat + Base radio bidirectionnelle avec module relais pour commandes par câble
Communicateur GSM + Interface de communication interne
Système de climatisation
Connexion par fil
Connexion radio
Fig. 10.3.1
