FC116U / Manual de instruções - 89
14. FRESAGEM DO ENCAIXE EM VÁRIAS PORTAS
• Se desejar fazer encaixes em várias portas e colocar as fecha-
duras a uma mesma altura, aconselhamos-lhe que empregue a
vareta de alturas “A1” (Fig. 21), o que lhe facilitará a operação.
Para isso, depois de ter determinado a altura da fechadura na
primeira porta e de ter situado a máquina na posição de fresas,
monte as quatro varetas de altura “A1” (Fig. 21) e introduza-as nos
orifícios dos tornos “X” (Fig. 22), de modo que o Disco de topo “A2”
(Fig. 21) da sua extremidade estabeleça topo no canto superior da
porta, e fixe a vareta de altura “A1” (Figs. 21 e 22) nesta posição
por meio das manetes “B1” (Fig. 22). Para a porta seguinte, basta
colocar a máquina como disco de topo “A2” (Fig. 21), da vareta
de altura “A1”, assente sobre o canto superior da porta, e fixar as
mordaças nesta posição, marcando para uso posterior o traço de
referência superior “rs” na nova porta para que todas as fechadu-
ras se situem à mesma altura.
A vareta de alturas “A1” (Fig. 21) sem o disco topo “A2” (Fig. 21)
pode também ser empregue, se o desejar, como referência da
altura em relação ao chão.
15. FRESAGEM DE ENCAIXES EM POSIÇÃO HORIZONTAL
• Para trabalhar com a FC116U em posição horizontal, como por
exemplo para a realização de encaixes em portas antes de pendu-
rá-las, é conveniente desligar o amortecedor “T1” (Fig. 21), a fim
de deixar livre da sua pressão, o movimento do Carro “U1”.
Para isso, afrouxar a porca “P” (Fig. 23) com a chave “F” e, accio-
nando a manete Fuso “R”, deslocar o Indicador de comprimento
“S” até ao Topo “A2” de final de percurso.
Retirar a manete “S1” (Fig. 21), que agarra o amortecedor “T1”,
para que este fique desligado. Guardar a manete “S1” num lugar
seguro, para uma próxima utilização.
Finalmente, ajustar o comprimento de fresagem desejado, de
acordo com o modo indicado no capítulo 9, antes de trabalhar
com a máquina, visto que esta não deve trabalhar nunca no final
de percurso, acima do comprimento máximo.
16. CORRECÇÕES PARA PORTAS COM SOLAPA
Para o encaixe de portas com solapa, deverá corrigir a centragem da
máquina e a profundidade de fresagem, do seguinte modo:
Verifique se a fresadora se encontra desligada
da rede de corrente eléctrica.
• A fim de centrar a máquina sobre a secção da porta sem solapa,
afrouxe a chave “F” (Fig. 22) e os parafusos “Q” que bloqueiam
os tornos “X”, e desloque as placas “J” para o lado da solapa, à
metade da largura desta em mm, e fixe de novo os parafusos “Q”
nesta posição.
• Ao ajustar a profundidade de fresagem, tal e como se explica
no capítulo 10, deverá colocar o anel de topo “A” (Fig. 8) a uma
altura da escala “U” (Fig. 8) que seja a soma da profundidade
necessária para a fechadura mais a altura da solapa da porta,
visto que a máquina se apoiará nesta solapa.

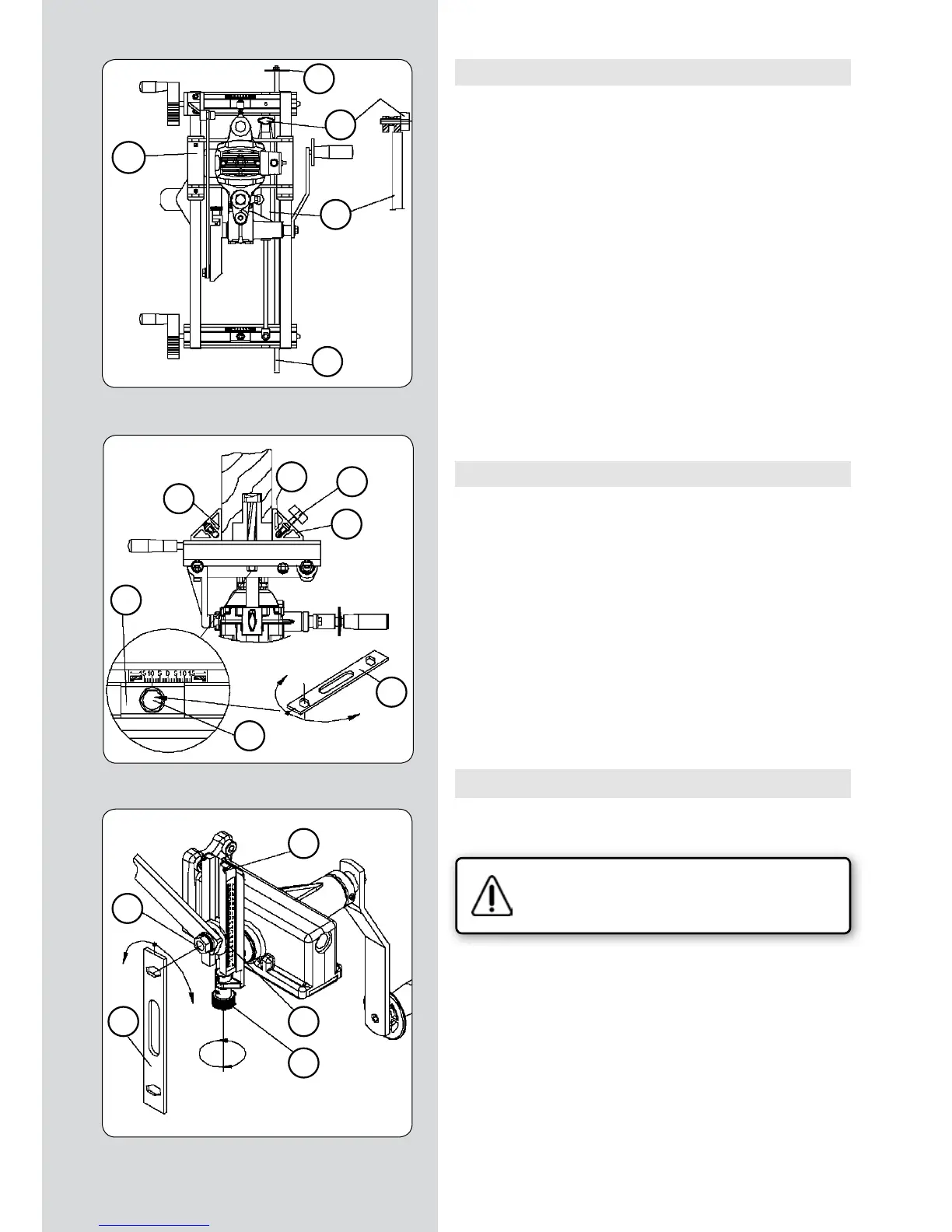

(Figura 21)
(Figura 22)
(Figura 23)
S1
A2
U1
T1
A1
A2
P
F
R
S
X
A1
B1
X
J
F
Q
