17. ACOPLAMENTO DE ASPIRAÇÃO
• A máquina de encaixes FC116U dispõe de uma boquilha “D2”
(Fig. 24) que, depois de montada na vareta de posição “D1” (Fig.
24), sobre a abertura da caixa a realizar, permite a ligação do
aspiradores Virutex AS182K, AS282K, AS382L e ASC482U ou de
outro aspirador industrial, para a extracção das aparas da fre-
sagem.
18. EXTRACÇÃO DO EIXO ACANALADO
Para trocar o eixo acanalado “M” (Fig. 26) desmonte primeiro a
fresa “G” (Fig. 25), conforme explicado no capítulo 6.
Coloque o passador “L” (Fig. 26) no orifício central da carcaça,
até bloquear o eixo do motor e extraia o eixo acanalado “M”
com a chave “E”.
19. SUBSTITUIÇÃO DE ESCOVAS
Certifique-se de que a máquina esteja desligada
da rede de corrente eléctrica, antes de realizar
qualquer manipulação.
• As escovas devem ser substituídas quanto tiverem um com-
primento mínimo de 5 mm. Para isso, desmonte a caixa do inte-
rruptor “F1” (Fig. 27), retirando os parafusos “G1” que a agarram.
Tire os tampões “H1” que agarram as escovas “I1” e substitua-as
por outras originais VIRUTEX, comprovando que deslizem sua-
vemente no interior das guias. Ao montar de novo a caixa inte-
rruptor “F1”, certifique-se de que os cabos fiquem bem situados
no seu interior.
É aconselhável deixar a máquina em funcionamento em vazio
durante alguns minutos, depois de uma substituição de escovas.
Aproveite a substituição de escovas para verificar o estado do
colector. Se este apresentasse queimaduras ou saliências, tor-
na-se aconselhável levá-lo a um Serviço Técnico VIRUTEX para
repará-lo.
20. LUBRIFICAÇÃO E LIMPEZA
• Antes de fresar o primeiro encaixe, lubrifique as colunas de
guia da profundidade “Gp” (Fig. 25) e as transversais “Gt” (Fig.
25) com um pano ligeiramente impregnado em óleo, para suavi-
zar os dois movimentos. É importante limpar sempre a máquina
depois da sua utilização, empregando um jacto de ar seco.
Mantenha sempre o cabo de alimentação em perfeitas condições
de utilização.

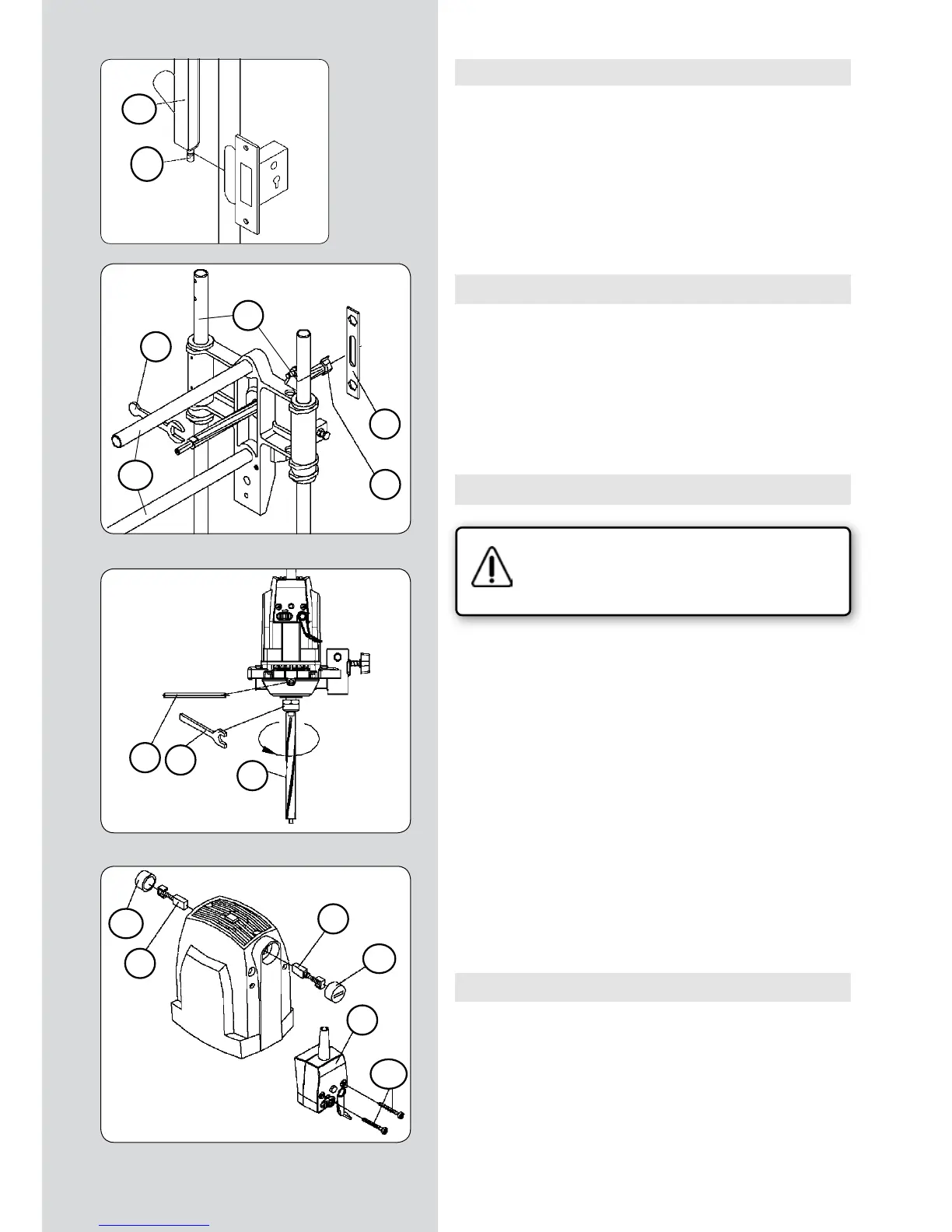

(Figura 25)
(Figura 24)
(Figura 26)
(Figura 27)
E
D2
D1
F
G
L
E
M
Gt
Gp
F1
G1
H1
I1
I1
H1
