13

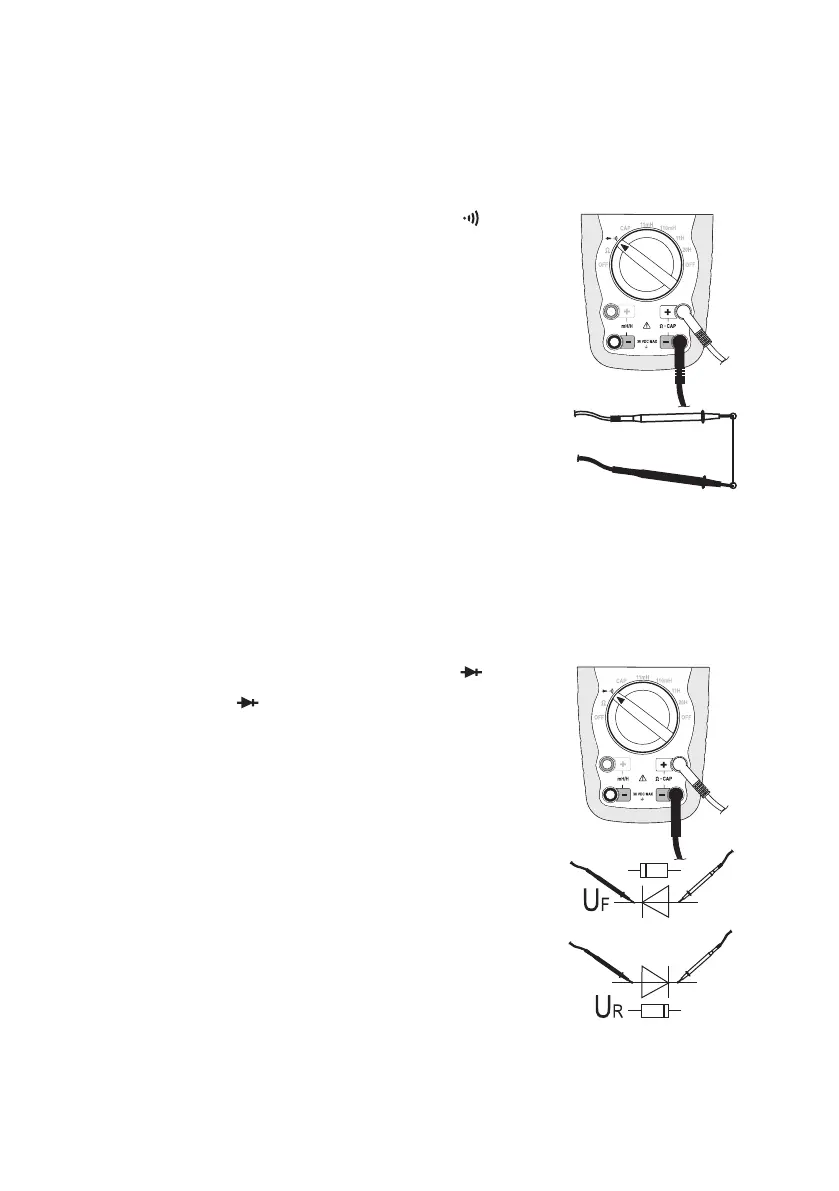

c) Durchgangsprüfung
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen
und Bauelemente sowie andere Messobjekte unbedingt spannungslos und ent-
laden sind.
- Schalten Sie das DMM ein und wählen den Messbereich
- Im Display erscheint das Symbol für Durchgangsprüfung.
- Stecken Sie die rote Messleitung in die Ω -Messbuchse „+“ (9), die
schwarze Messleitung in die Ω -Messbuchse „-„ (8). Verbinden Sie
die Messspitzen mit dem Messobjekt.
- Als Durchgang wird ein Messwert < 30 Ohm erkannt und es ertönt
ein Piepton.
- Sobald „OL“ (für Overload = Überlauf) im Display erscheint, haben Sie
den Messbereich überschritten bzw. der Messkreis ist unterbrochen.
Führen Sie zur Kontrolle eine gegenpolige Messung durch.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt
und schalten Sie das DMM aus.
d) Diodentest
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen
und Bauelemente sowie andere Messobjekte unbedingt spannungslos und ent-
laden sind.
- Schalten Sie das DMM ein und wählen den Messbereich
- Drücken Sie die Taste „ “ (4) um die Messfunktion umzuschalten.
Im Display erscheint das Diodensymbol. Eine erneute Betätigung
schaltet in die erste Messfunktion usw.
- Stecken Sie die rote Messleitung in die Ω -Messbuchse „+“ (9), die
schwarze Messleitung in die Ω -Messbuchse „-„ (8)
- Überprüfen Sie die Messleitungen auf Durchgang, indem Sie die bei-
den Messspitzen verbinden. Daraufhin muss sich ein Wert von ca. 0 V
einstellen.
- Verbinden Sie die beiden Messspitzen mit dem Messobjekt (Diode).
- Im Display wird die Durchlassspannung „UF“ in Volt (V) angezeigt. Ist
„OL“ ersichtlich, so wird die Diode in Sperrrichtung (UR) gemessen
oder die Diode ist defekt (Unterbrechung). Führen Sie zur Kontrolle
eine gegenpolige Messung durch.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt
und schalten Sie das DMM aus.
☞
Silizium-Dioden weisen eine Durchlassspannung (UF) von ca. 0,4 – 0,9 V auf.
