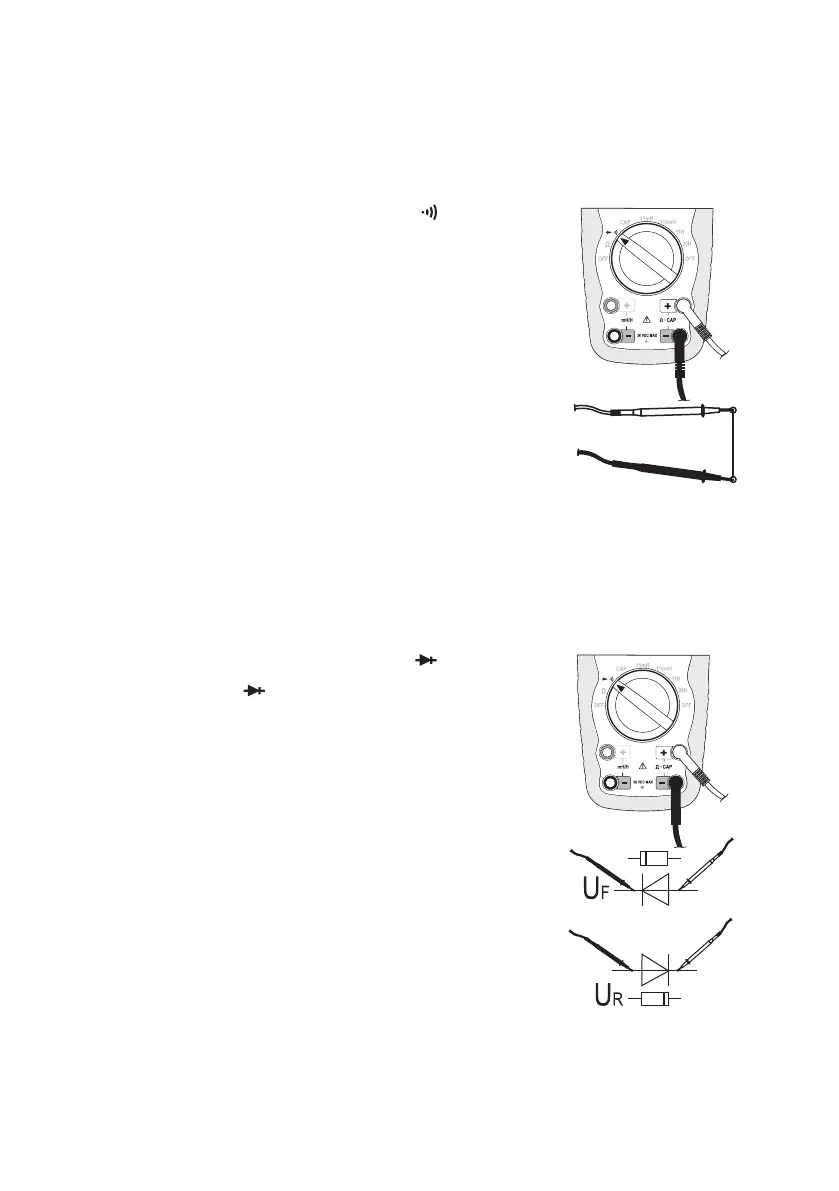

c) Contrôle de continuité
Assurez-vous que tous les éléments du circuit, tous les circuits, composants à
mesurer et autres objets de mesure sont impérativement hors tension et
déchargés.
- Allumez le DMM et choisissez la plage de mesure
- Le symbole pour le contrôle de continuité s’affiche sur l’écran.
- Enfichez le câble de mesure rouge dans la douille de mesure Ω „+“
(9) et le câble noir dans la douille de mesure Ω „-“ (8). Reliez main-
tenant les pointes de mesure à l’objet à mesurer.
- Une valeur de mesure inférieure à 30 ohms est détectée comme
étant une valeur de continuité, un bip sonore retentit.
-
L’affichage de „OL“ (pour overload = dépassement) sur l’écran
indique que vous avez dépassé la plage de mesure ou que le circuit
de mesure est interrompu. Effectuez en guise de contrôle une mesu-
re contraire.
- La mesure effectuée, retirez les pointes de mesure de l´objet à
mesurer et éteignez le DMM.
d) Essai de diodes
Assurez-vous que tous les éléments du circuit, tous les circuits, composants à
mesurer et autres objets de mesure sont impérativement hors tension et
déchargés.
- Allumez le DMM et choisissez la plage de mesure
- Appuyez sur la touche „ “ (4) pour commuter entre les fonctions
de mesure. Le symbole de la diode s’affiche sur l’écran. Une nouvelle
pression sur la touche vous fait accéder à la première fonction de
mesure etc.
- Enfichez le câble de mesure rouge dans la douille de mesure Ω „+“
(9) et le câble noir dans la douille de mesure Ω „-“ (8).
- Assurez-vous de la continuité des câbles de mesure en reliant les
deux pointes de mesure. Une valeur d’env. 0 V devra donc ensuite
s’afficher.
- Reliez les deux pointes de mesure à l’objet à mesurer (diode).
- La tension de conduction „UF“ est affiché sur l’écran en volts (V).
Lorsque „OL“ est visible, la diode est soit mesurée en direction inver-
se (UR) soit elle est défectueuse (interruption). Effectuez en guise de
contrôle une mesure contraire.
- La mesure effectuée, retirez les pointes de mesure de l´objet à
mesurer et éteignez le DMM.
☞
Les diodes au silicium présentent une tension de conduction (UF) d’env. 0,4 à 0,9 V.
