e) Kapazitätsmessung
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen
und Bauelemente sowie andere Messobjekte unbedingt spannungslos und ent-
laden sind.
Beachten Sie bei Elektrolyt-Kondensatoren unbedingt die Polarität.

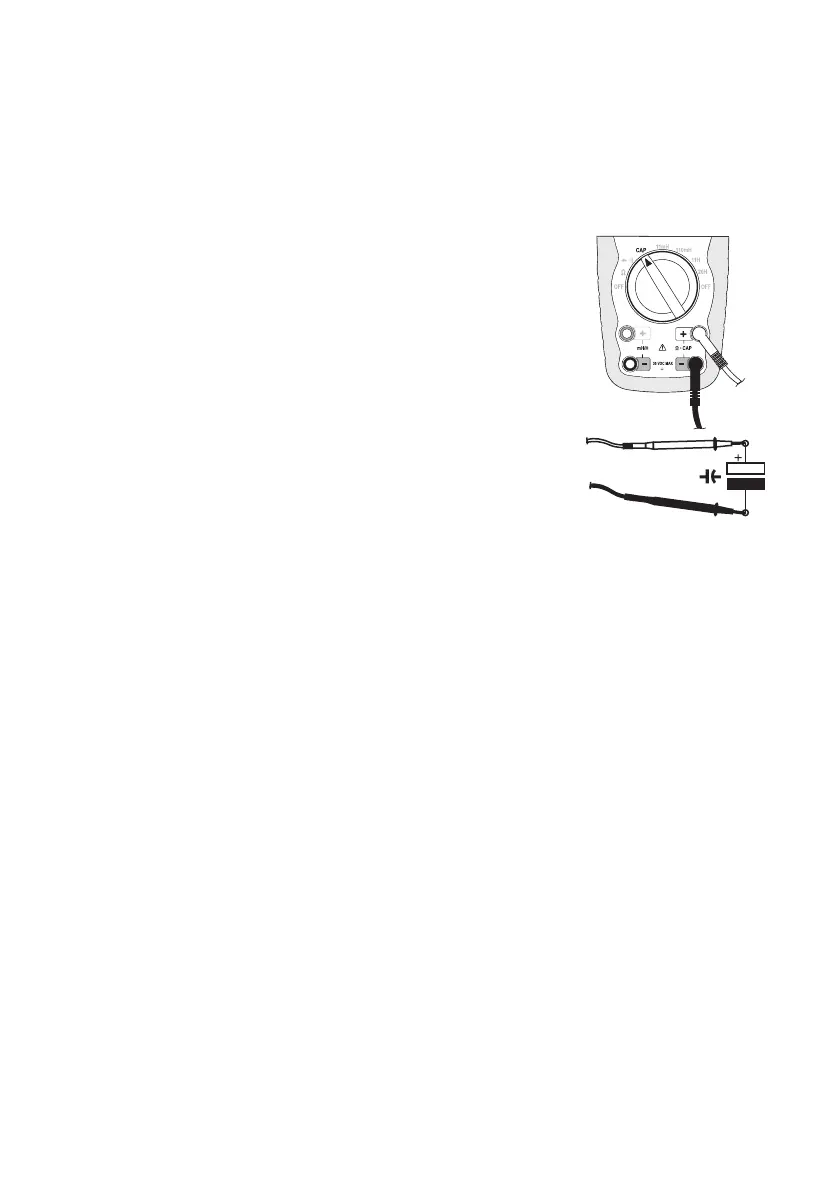

- Schalten Sie das DMM ein und wählen den Messbereich „CAP“
- Stecken Sie die rote Messleitung in die CAP -Messbuchse „+“ (9),
die schwarze Messleitung in die CAP -Messbuchse „-„ (8)
- In der Anzeige erscheint die Einheit „nF“.
☞
Aufgrund des empfindlichen Messeingangs kann es bei
„offenen“ Messleitungen zu einer Wertanzeige im Dis-
play kommen. Dies beeinträchtigt die Messgenauigkeit
nicht.
- Verbinden Sie nun die beiden Messspitzen (rot = Pluspol/schwarz =
Minuspol) mit dem Messobjekt (Kondensator). Im Display wird nach
einer kurzen Zeit die Kapazität angezeigt. Warten Sie, bis sich die
Anzeige stabilisiert hat. Bei Kapazitäten >40 µF kann dies einige
Sekunden dauern.
- Wurde der Kondensator nicht vollständig entladen, wird im Display
„dSC“ angezeigt. Eine eingebaute Entladungsschaltung entlädt das Bauteil langsam. Entladen Sie
den Kondensator manuell oder warten Sie, bis diese Anzeige verschwindet und der Messwert ange-
zeigt wird.
- Sobald „OL“ (für Overload = Überlauf) im Display erscheint, haben Sie den Messbereich überschritten.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
