f) Induktivitätsmessung
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen
und Bauelemente sowie andere Messobjekte unbedingt spannungslos und ent-
laden sind.
- Schalten Sie das DMM ein und wählen den für Ihr Bauteil entsprechen-
den Messbereich „mH“ bzw. „H“

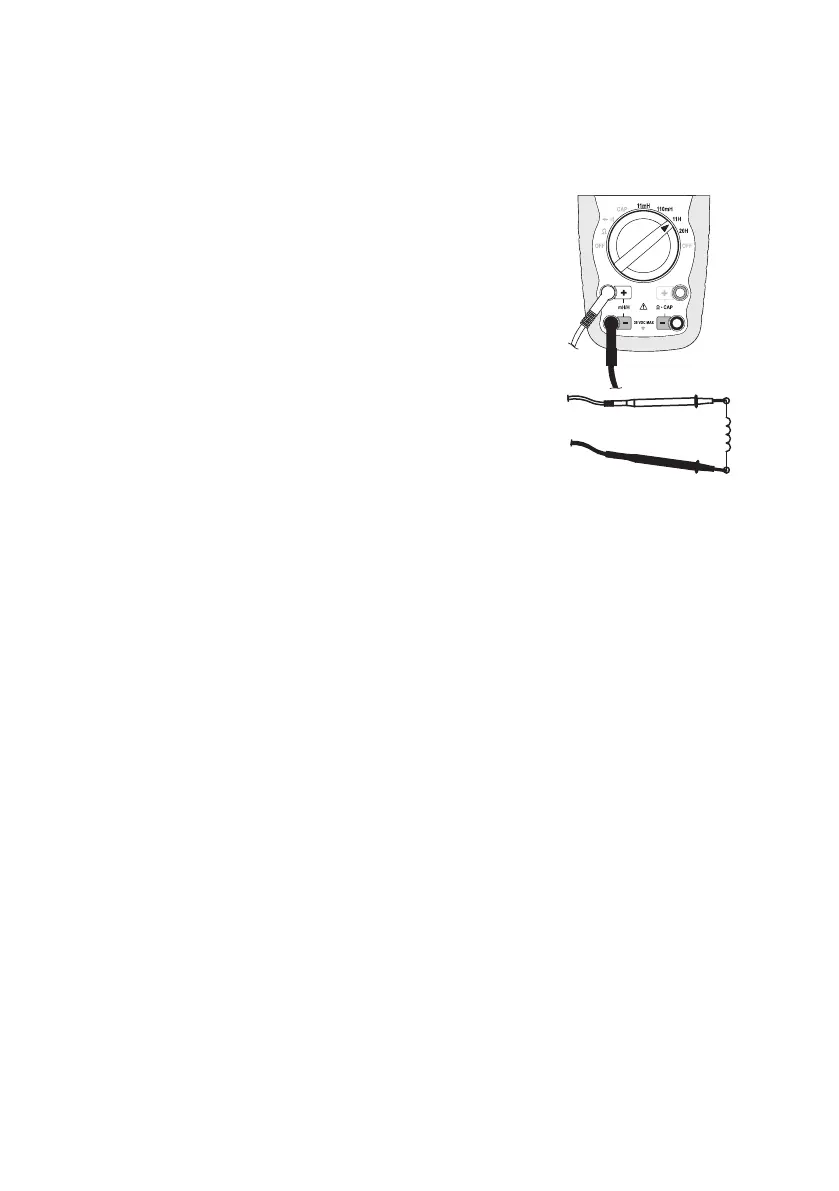

- Stecken Sie die rote Messleitung in die mH/H -Messbuchse „+“ (6),
die schwarze Messleitung in die mH/H-Messbuchse „-„ (7)
- Verbinden Sie nun die beiden Messspitzen mit dem Messobjekt
(Spule). Im Display wird nach einer kurzen Zeit die Induktivität ange-
zeigt. Warten Sie, bis sich die Anzeige stabilisiert hat. Dies kann einige
Sekunden dauern.
- Sobald „OL“ (für Overload = Überlauf) im Display erscheint, haben
Sie den Messbereich überschritten. Wählen Sie den nächst größeren
Messbereich.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt
und schalten Sie das DMM aus.
RANGE-Funktion
Die RANGE-Taste (2) ermöglicht im Widerstands- und Kapazitätsmessbereichmessbereich die manu-
elle Umschaltung der Messbereiche. Jedes Drücken schaltet einen Messbereich (Range) weiter.
Um in die automatische Bereichswahl zurückzukehren, halten Sie die Taste „RANGE“ für ca. 2 s
gedrückt.
HOLD-Funktion
Die HOLD-Funktion friert den momentan dargestellten Messwert ein, um diesen in Ruhe abzulesen
oder zu protokollieren.
Stellen Sie vor der Messung sicher, dass diese Funktion bei Testbeginn deakti-
viert ist. Es wird sonst ein falsches Messergebnis vorgetäuscht!
Zum Einschalten der Hold-Funktion drücken Sie die Taste „HOLD“ (3); ein Signalton bestätigt diese
Aktion und es wird „HOLD“ im Display angezeigt.
Um die HOLD-Funktion abzuschalten, drücken Sie die Taste „HOLD“ erneut oder wechseln Sie die
Messfunktion.
