VOLTCRAFT LSG-10 - Description du Produit; Mesures

Écran de l’émetteur LSG-10B
m� Indicateur de tension (L’indicateur ne doit pas être utilisé pour déterminer l’absence de tension !)
n� Indicateur du code d’émission
o� Indicateur du niveau de signal (I, II ou III)
p� Indicateur de remplacement des piles
q� Indicateur de tension réseau
9 Description du produit

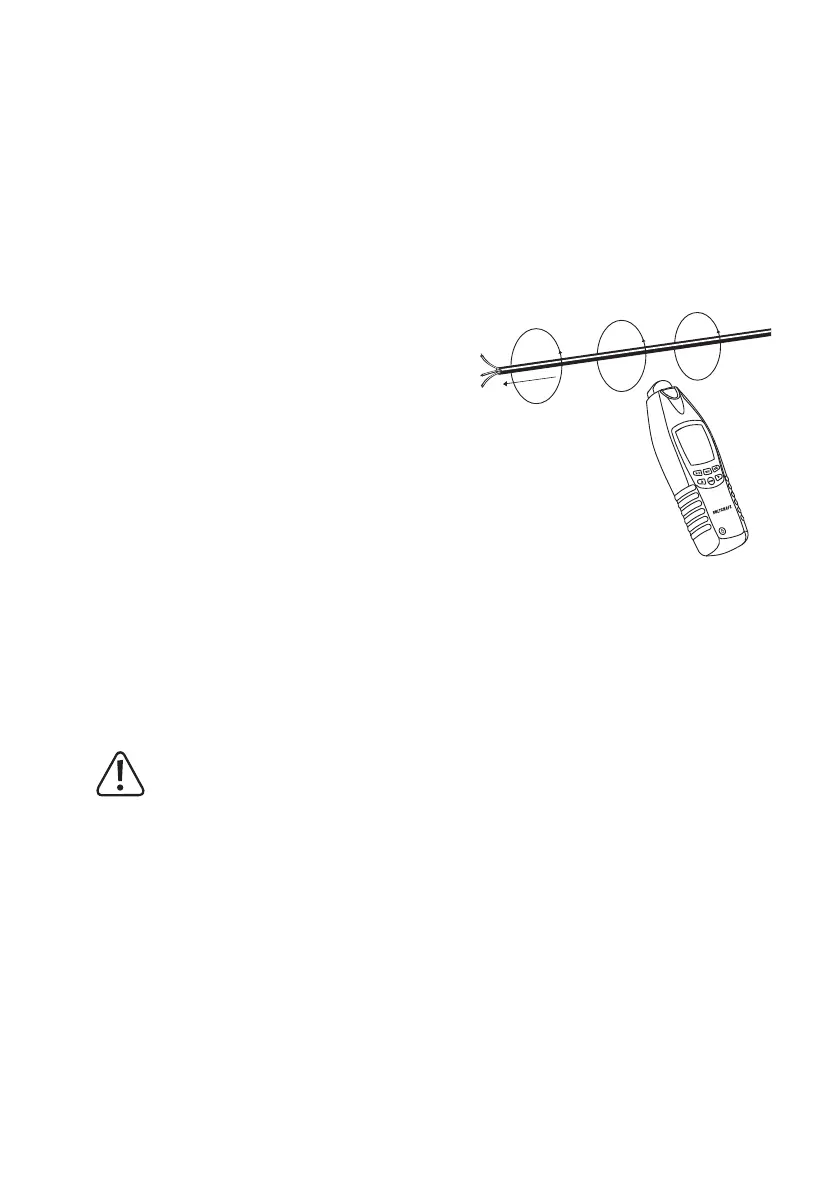

1 Principe de fonctionnement
Le détecteur de conduites se compose d’un émetteur et d’un ré-
cepteur� L’émetteur génère un signal électrique modulé, lequel
crée un champ électromagnétique autour d’un l conducteur.
Ce champ électromagnétique est détecté et évalué par le ré-
cepteur�
Trois bobines de réception sont utilisées dans le récepteur en
mode automatique et en mode manuel� Elles permettent un
fonctionnement quelles que soient les conditions�
Tous les paramètres sont afchés sur l’écran de l’émetteur et
du récepteur�
Le récepteur peut être utilisé comme détecteur de tension sans
contact et comme lampe de poche, indépendamment de l’émet-
teur� La détection de tension n’est possible qu’en présence
d’une tension de réseau alternative� En cas de mauvaise luminosité, un éclairage de l’écran peut être activé briève-
ment�
L’émetteur et le récepteur s’éteignent automatiquement lorsqu’ils ne sont pas utilisés pendant une période prolongée�
Cette désactivation ménage les piles et permet de prolonger la durée de fonctionnement� Le détecteur de conduites
est destiné à un usage amateur et professionnel�
10 Mesures
Ne dépassez en aucun cas les grandeurs d’entrée maximales autorisées. Ne touchez aucun circuit ou
aucune partie des circuits en présence de tensions supérieures à 50 V ACrms ou à 75 V CC. Danger de
mort !
Avant le début de la mesure, assurez-vous de l’absence d’endommagements tels que des coupures, s-
sures ou pincements au niveau des appareils de mesure raccordés� Ne pas utiliser d’appareils de mesure
défectueux ! Danger de mort !
Pendant la mesure, ne saisissez pas au-delà des marquages tangibles de la zone de préhension des
pointes de test�
Le mode de mesure n’est possible que lorsque logement des piles et des fusibles est fermé�
