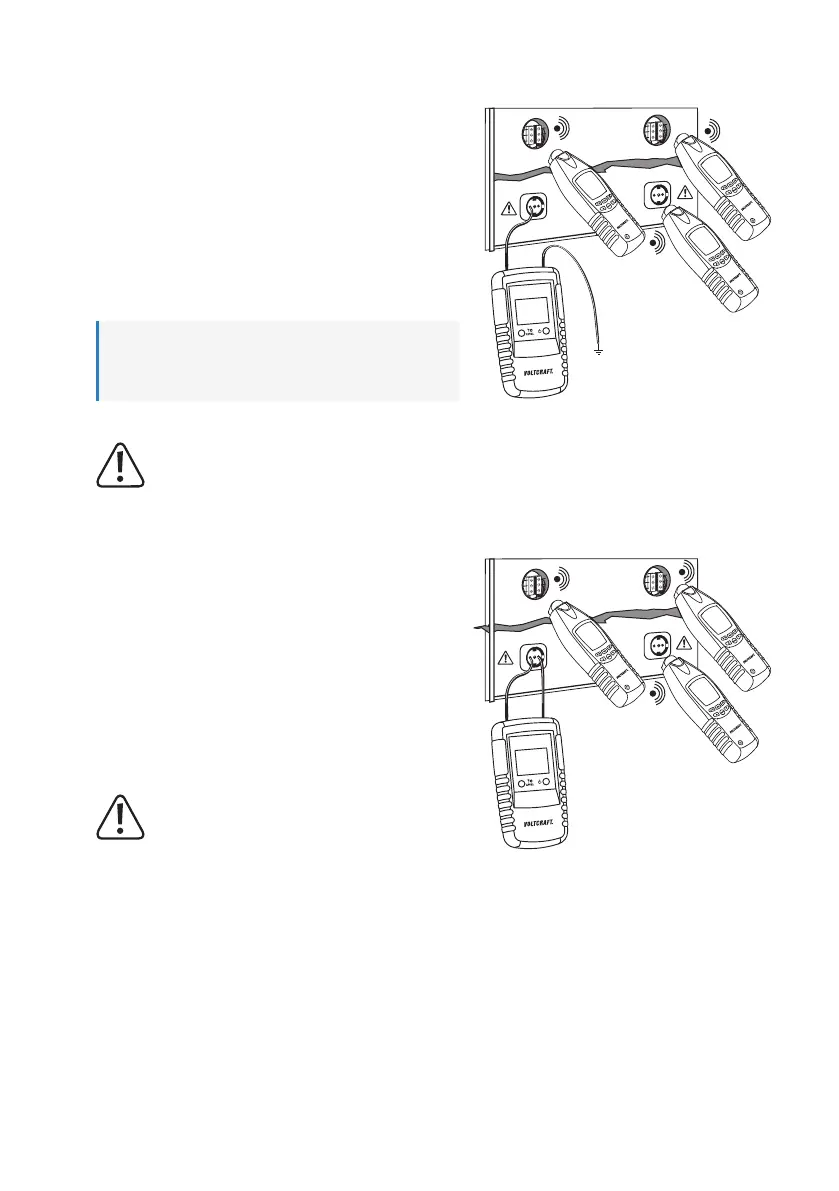

Mesure unipolaire
Le détecteur de conduites permet également le suivi de si-
gnaux dans des circuits électriques interrompus par un signal
d’alimentation haute-fréquence� Avec cette méthode, il est
possible de trouver des interruptions de conduites, des noeuds
dans les conduites, des prises débranchées, etc�
Le raccordement s’effectue au niveau d’une conduite� Le po-
tentiel de référence est réalisé par le biais d’un potentiel de
mise à la terre connu (conduite d’eau, tuyau de chauffage,
etc�)�
Remarque :
– La profondeur de détection varie de 0 à 2 mètres et
elle dépend du matériau dont le mur est fait�
Les consignes de sécurité applicables aux travaux
sous tension doivent être respectées�
5
Mesure bipolaire
Le suivi bipolaire de signaux est utilisé pour localiser des fu-
sibles, des tracés de conduites, etc� dans des circuits élec-
triques correctement raccordés sans point de dysfonction-
nement� Le contrôle peut être effectué sans tension ou sous
tension. L’émetteur résiste à une tension de 400 V maxi.
Le branchement doit toujours être effectué entre la phase
(L1) et le conducteur neutre (N)� S’il est necessaire d’utiliser
le conducteur de protection (PE), il convient de s’assurer du
bon fonctionnement du conducteur de protection� Un contrôle
préalable est nécessaire�
Si le disjoncteur-détecteur de fuites à la terre se dé-
clenche lors du branchement de l’émetteur, cela si-
gnie probablement qu’un courant de fuite à la terre
plus faible circule déjà, lequel, associé au courant
d’essai, provoque le déclenchement. Faites vérier
l’installation par un électricien spécialisé�
Les consignes de sécurité applicables aux travaux
sous tension doivent être respectées�
