Zur Messung von Wechselspannungen (AC) gehen Sie wie folgt vor:
- Wählen Sie am Drehschalter den Messbereich V .
- Verbinden Sie die schwarze Messleitung mit der COM-Buchse (8) und die rote Messleitung mit der
V/Ω-Buchse (9).
- Führen Sie einen Nullabgleich durch.
- Kontaktieren Sie die beiden Messspitzen mit dem Messobjekt (Batterie, Schaltung usw.).
- Lesen Sie den Messwert an der Skala „ACV“ ab.
c) Widerstandsmessung
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und
Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen
sind.

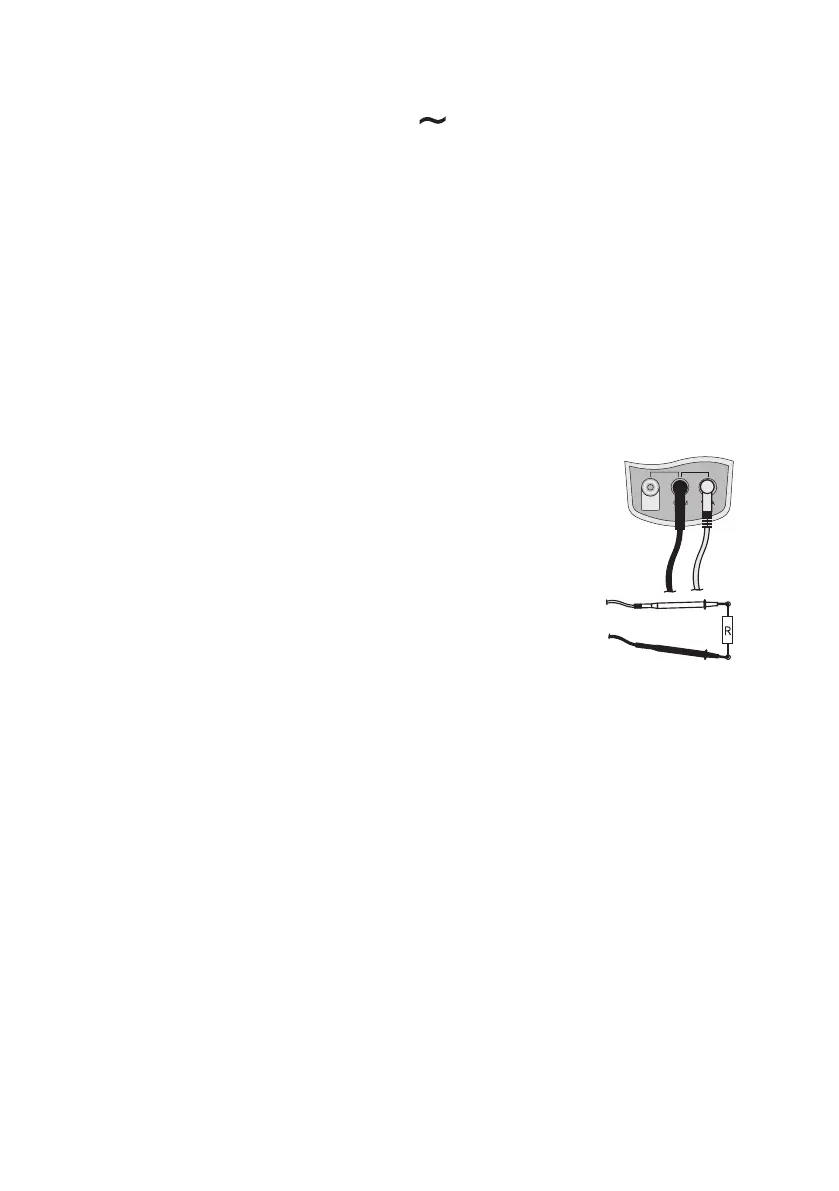

Zur Widerstandsmessung gehen Sie wie folgt vor:
- Wählen Sie am Drehschalter den Messbereich „Ω“.
- Verbinden Sie die schwarze Messleitung mit der COM-Buchse (8) und
die rote Messleitung mit der V/Ω -Buchse (9).
- Kontaktieren Sie die beiden Messspitzen und warten, bis sich der Zei-
ger stabilisiert hat. Es muss ein Wert von ca. 0Ω angezeigt werden.
Justieren Sie bei einer Abweichung den Zeiger mittels 0Ω Abgleich-
regler (3) auf 0 Ohm. Kontrollieren Sie dies immer, wenn Sie den
Messbereich ändern.
- Lesen Sie den Messwert an der Skala „Ω“ ab. Multiplizieren Sie den
angezeigten Wert mit dem Messbereich, um den Messwert zu erhal-
ten (z.B. 100Ω (Anzeige) x10kΩ (Messbereich) = 1MΩ (Messwert).
- Wählen Sie nach Messende einen Spannungsmessbereich (500 V~),
um das Multimeter „auszuschalten“.
