14
g) Dämpfungsmessung in dBm
Das Multimeter VC-2020 ermöglicht die absolute „dB“-Messung in Schaltungen mit einer Impedanz von
600 Ohm. Die Messung erfolgt im „V~“-Bereich. 0dB = 1mW.
Zur Messung gehen Sie wie folgt vor:
- Wählen Sie am Drehschalter den Messbereich „10V “ .

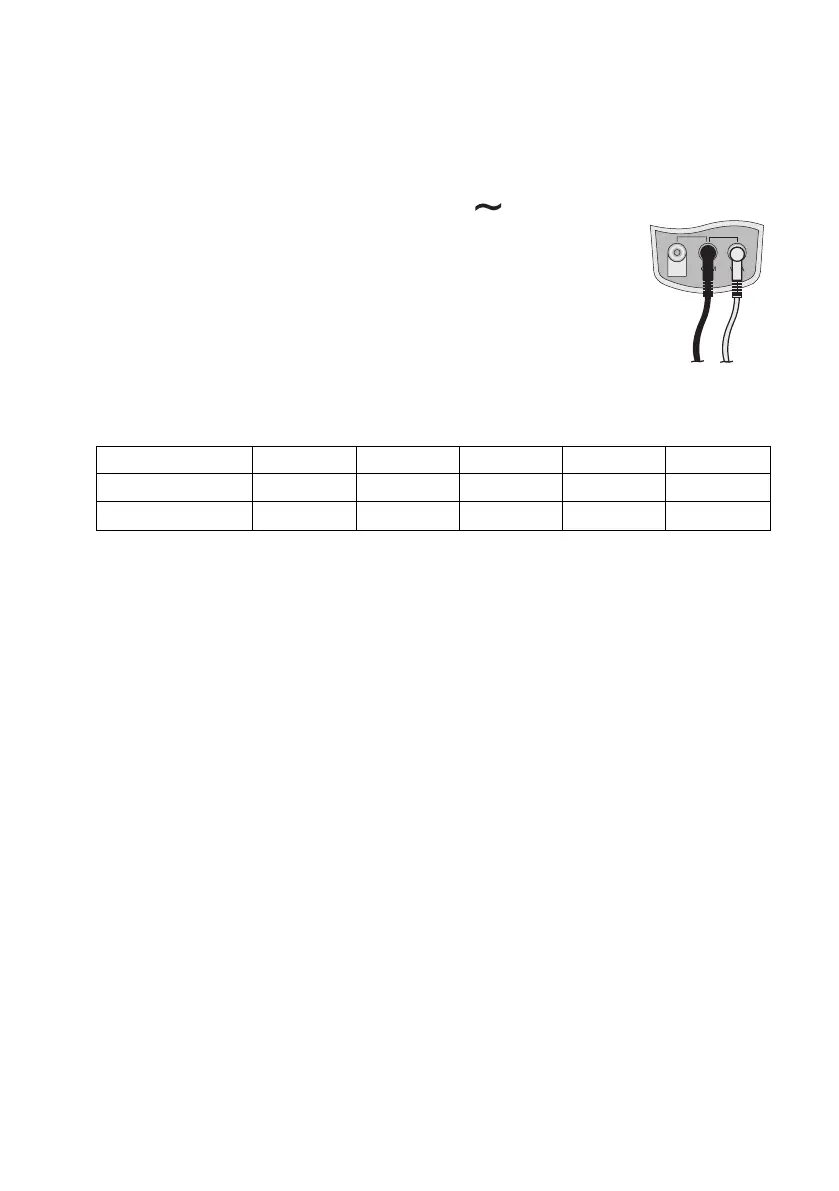

- Verbinden Sie die schwarze Messleitung mit der COM-Buchse (8) und
die rote Messleitung mit der V-Buchse (9).
- Führen Sie einen Nullabgleich durch.
- Kontaktieren Sie die beiden Messspitzen mit dem Messobjekt (Gene-
rator, Schaltung usw.).
- Lesen Sie den Messwert an der Skala „dB“ ab.
Die dB-Skala entspricht dem 10V-Messbereich.
Wird ein anderer Messbereich gewählt, muss ein Korrekturfaktor eingerechnet werden
AC-V-Bereich 2,5 V 10 V 50 V 250 V 500 V
Korrekturfaktor -12dB 0dB +14dB +28dB +34dB
Anzeigebereich (dB) -22 ~ +10 -10 ~ +22 +4 ~ +24 +18 ~ +50 +24 ~ +56
Sollen Signale mit Gleichspannungsanteil gemessen werden, so muss eine Kapazität >0,1nF in Reihe
zu den Messleitungen geschaltet werden (Entkopplung).
Reinigung und Wartung
Allgemein
Um die Genauigkeit des Multimeters über einen längeren Zeitraum zu gewährleisten, sollte es jährlich
einmal kalibriert werden.
Den Batterie- und Sicherungswechsel finden Sie im Anschluss.
Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes und der Messlei-
tungen z.B. auf Beschädigung des Gehäuses oder Quetschung usw.
Betreiben Sie das Messgerät auf keinen Fall im geöffneten Zustand.
!LEBENSGEFAHR!
