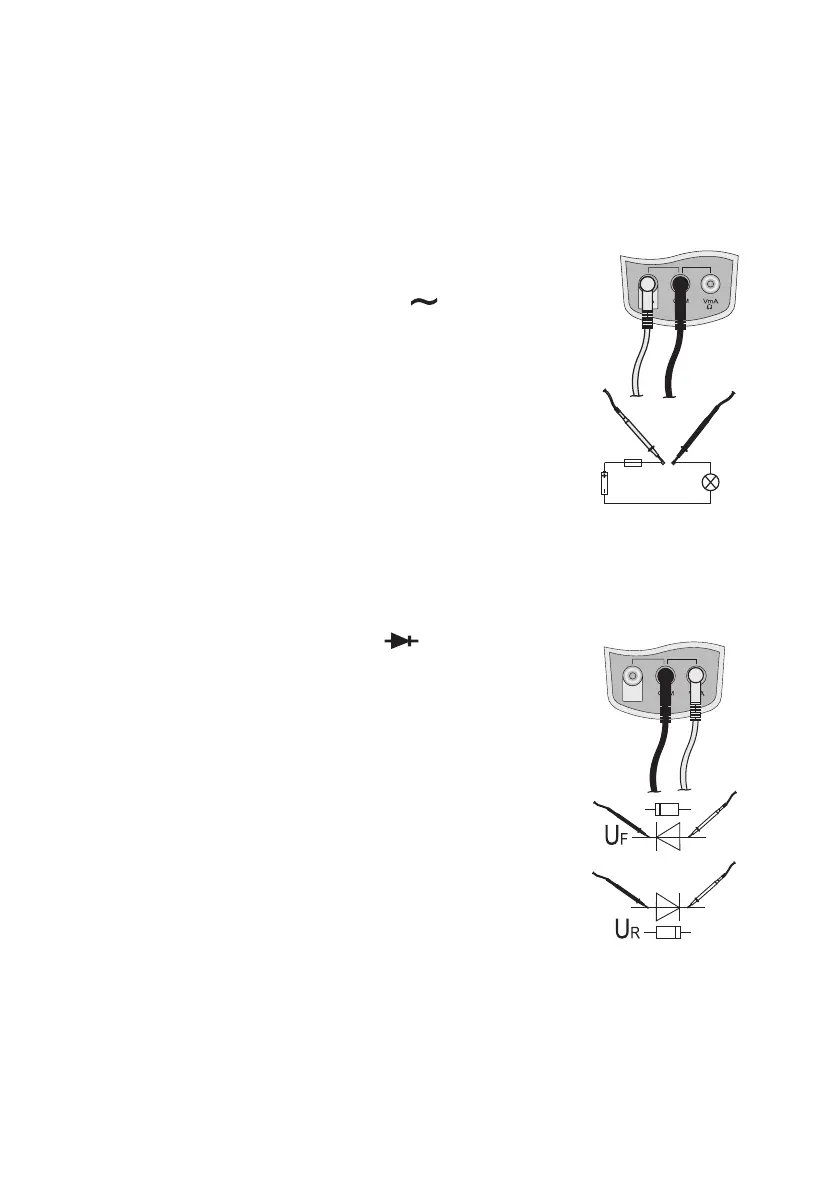

e) Wisselstroommeting
Zorg dat de max. toelaatbare ingangswaarden in de betreffende meetbereiken nooit worden over-
schreden. Stroommetingen zijn alleen toegestaan in stroomcircuits tot max. 500V. Schakel het
meetcircuit altijd stroomloos voordat u het meetapparaat aansluit, het meetbereik verandert of
de meting beëindigt.
Wisselstroommetingen zijn alleen mogelijk in het 5A-meetbereik.
Voor het meten van wisselstromen (AC) gaat u als volgt te werk:
- Kies met de draaischakelaar het meetbereik 5A .
- Sluit de zwarte meetdraad aan op de COM-bus (8) en de rode meet-
draad op de 5A-bus (7).
- Voer een nulinstelling uit.
- Maak nu met de beide meetstiften in serie contact met het meetobject
(batterij, schakeling, enz.).
- Lees de meetwaarde af op de schaal “ACA”.
f) Diodetest
Bij de diodetest wordt de doorlaatspanning van een diode gemeten. De VC-2020 toont bovendien de
bedrijfsstroom van lichtdiodes.
Voor het meten daarvan gaat u als volgt te werk:
- Kies met de draaischakelaar het meetbereik “x10Ω/15 mA”.
- Sluit de zwarte meetdraad aan op de COM-bus (8) en de rode meet-
draad op de VΩ-bus (9).
- Voer een nulinstelling uit.
- Sluit nu de beide meetstiften aan op het meetobject (diode).
- Lees de meetwaarde voor de doorlaatspanning (UF) af op de
schaal „LV“.
- De bedrijfsstroom van lichtdiodes wordt op de schaal „LI“ weergegeven.
☞
De bedrijfsstroom kan (in het ohm-meetbereik) van 60 µA
tot 150 mA worden geselecteerd. Let op! Bij een te hoge
stroom kan het onderdeel beschadigd raken.
- Indien geen waarde wordt weergegeven, wordt de diode in sperrich-
ting (UR) gemeten of is de diode defect (onderbreking).
