43
Pour mesurer les tensions alternatives (AC), procédez comme suit :
- Sélectionnez la plage de mesure sur le commutateur rotatif V .
- Reliez le câble de mesure noir à la douille COM (8) et le câble rouge à la douille V/Ω (9).
- Effectuez la compensation à zéro.
- Raccordez à présent les deux pointes de mesure à l´objet à mesurer (pile,circuit etc.).
- Relevez la valeur mesureée sur l´échelle “ACV”.
c) Mesure de résistance
Assurez-vous que tous les éléments du circuit, tous les circuits, composants à
mesurer et autres objets de mesure sont impérativement hors tension et déchargés.
Pour la mesure de la résistance, procédez comme suit :
- Sélectionnez la plage de mesure sur le bouton rotatif “Ω”.

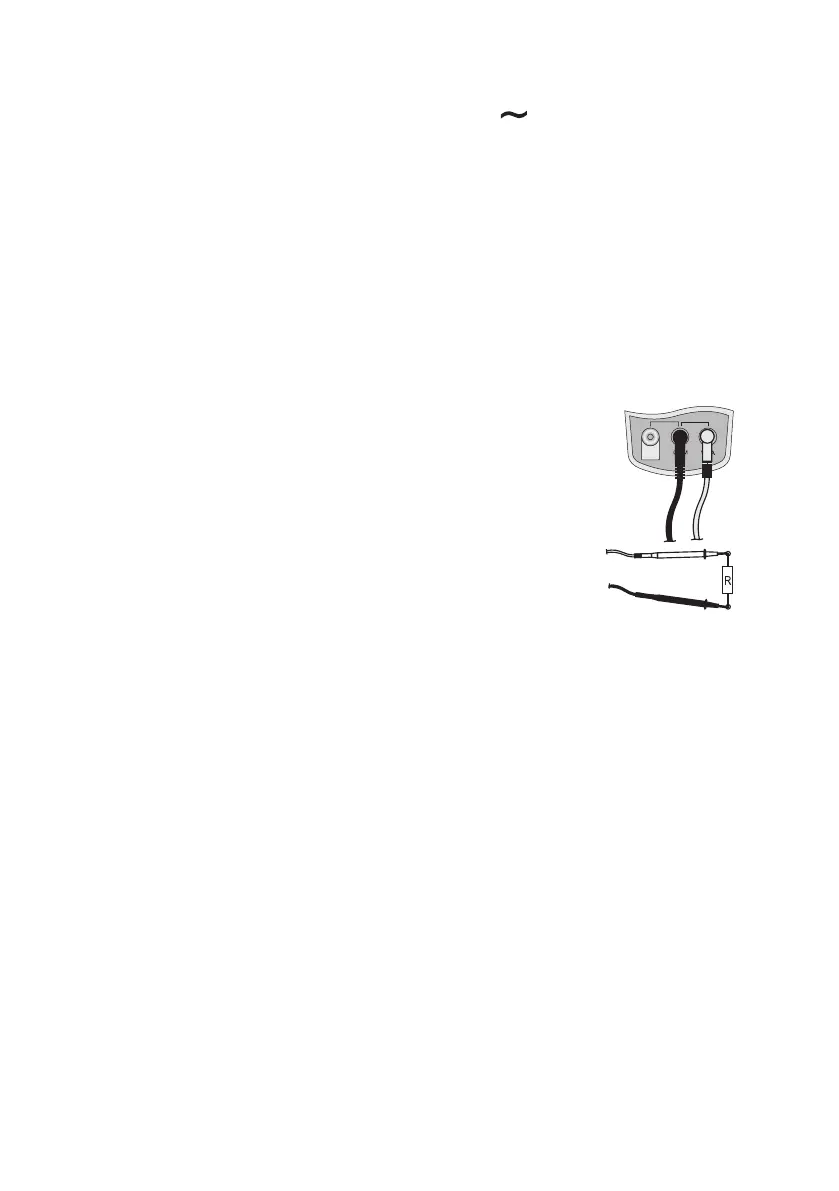

- Reliez le câble de mesure noir à la douille COM (8) et le câble rouge à
la douille V/Ω (9).
- Raccordez les deux pointes de mesure et attendez que l´aiguille se
soit stabilisée. Elle doit afficher une valeur d’environ 0Ω. En cas de
différence, réglez l’aiguille sur 0 Ohm à l’aide du régulateur de com-
pensation 0Ω. Contrôlez toujours l´écart lorsque vous modifiez la pla-
ge de mesure.
- Relevez la valeur mesurée sur l´échelle “Ω”. Multipliez la valeur affi-
chée par la plage de mesure pour obtenir la valeur mesurée (par ex.
100Ω (affichage) x10kΩ (plage de mesure) = 1MΩ (valeur mesurée).
- Une fois la mesure terminée, choisissez une plage de mesure (500
V~), pour “éteindre” le multimètre.
